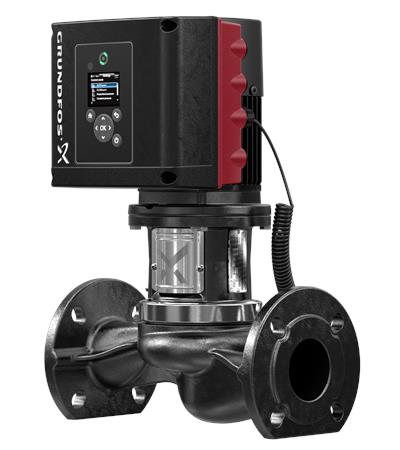

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком
TPE3 80-120 S-A-F-A-BQQE-GAB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2).
Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Насос оснащён совмещённым датчиком температуры и перепада давления.
Система управления:
Frequency converter:
Встроен.
Жидкость:
Рабочая жидкость:
Вода
Диапазон температур жидкости:
-25 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³

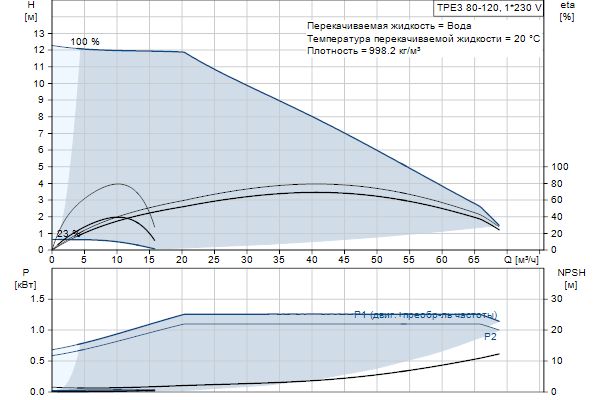

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:
3000 об/м
Номинальный расход:
41.9 м³/ч
Номинальный напор:
7.2 м
Текущий диаметр рабочего колеса:
90 мм
Код торцевого уплотнения вала:
BQQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B2
Материалы:
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат
Технические данные
Скорость насоса, при которой расчитаны его характеристики
3000 об/м
Номинальный расход
41.9 м³/ч
Номинальный напор
7.2 м
Максимальный напор
120 дм
Текущий диаметр рабочего колеса
90 мм
Код торцевого уплотнения вала
BQQE
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Тип исполнения
A
Материалы
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
10 бар
Макс. давление при заданной темп-ре
10 бар / 120 °C
Допустимое давление
PN 10

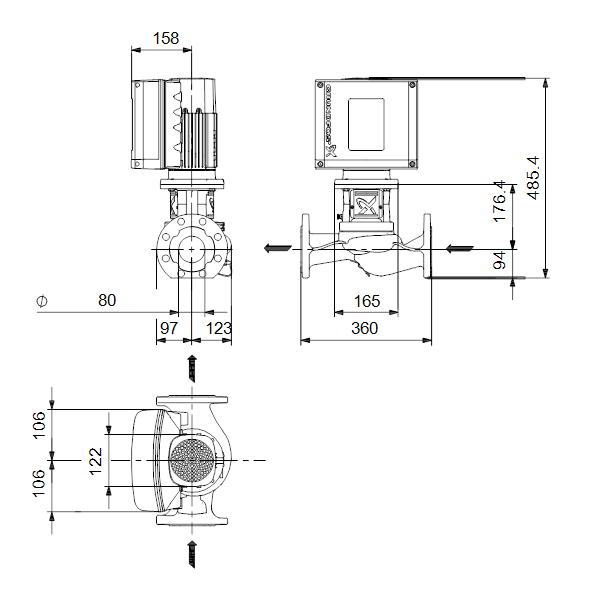

Монтажная длина
360 мм
Размер фланца электродвигателя
56C
Код присоединения
F
Жидкость
Плотность
998.2 кг/м³

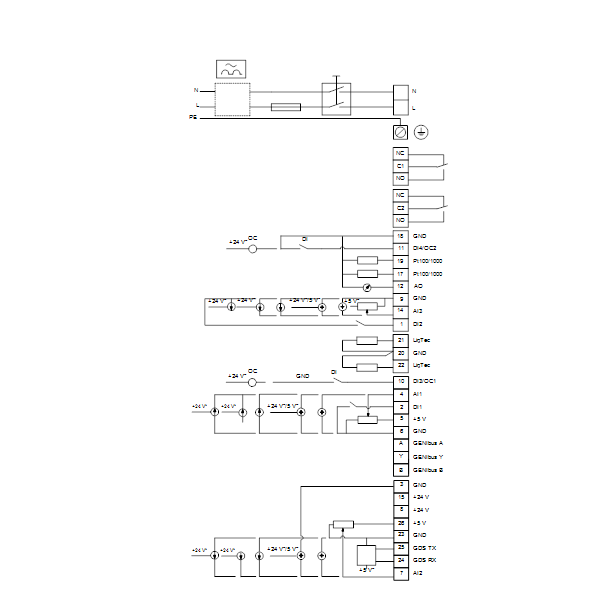

Данные электрооборудования
Тип электродвигателя
80B
Класс энергоэфф-ти
IE5
Частота питающей сети
50 / 60 Hz
Номинальный ток
6.70-5.60 A
Cos фи - характеристика мощности
0.99
Номинальная скорость
360-4000 об/м
Энергоэффективность
86.9%
Эффективность электродвигателя при полной нагрузке
