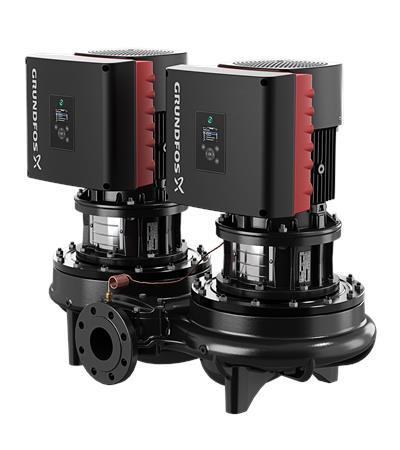

Сдвоенные одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком
TPED 65-210/2 S-A-F-A-BAQE-JDB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2).
Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Насос оснащён датчиком перепада давления.
Система управления:
Frequency converter:
Встроен.
Жидкость:
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³

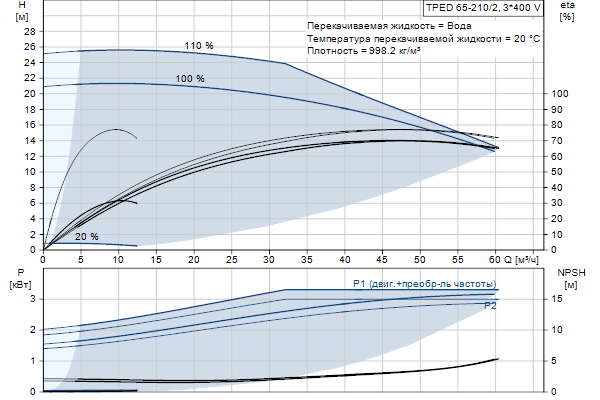

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:
2910 об/м
Номинальный расход:
39.9 м³/ч
Номинальный напор:
16.6 м
Текущий диаметр рабочего колеса:
127 мм
Код торцевого уплотнения вала:
BAQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B2
Материалы:
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат
Технические данные
Скорость насоса, при которой расчитаны его характеристики
2910 об/м
Номинальный расход
39.9 м³/ч
Номинальный напор
16.6 м
Максимальный напор
210 дм
Текущий диаметр рабочего колеса
127 мм
Код торцевого уплотнения вала
BAQE
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Тип исполнения
A
Материалы
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Макс. давление при заданной темп-ре
16 бар / 120 °C
Допустимое давление
PN 16

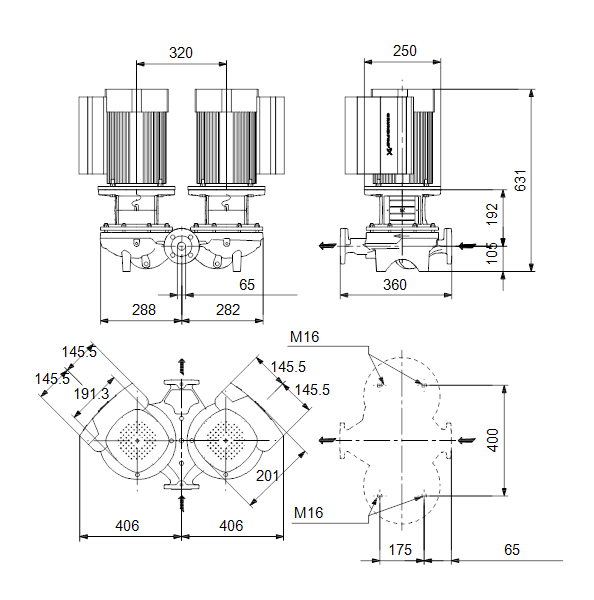

Монтажная длина
360 мм
Размер фланца электродвигателя
FF215
Код присоединения
F
Жидкость
Плотность
998.2 кг/м³
Данные электрооборудования
Тип электродвигателя
100LA
Класс энергоэфф-ти
IE5
Частота питающей сети
50 Hz
Номинальный ток
5.80-4.80 A
Cos фи - характеристика мощности
0.91-0.86
Номинальная скорость
360-4000 об/м
Энергоэффективность
90.7%
Эффективность электродвигателя при полной нагрузке
