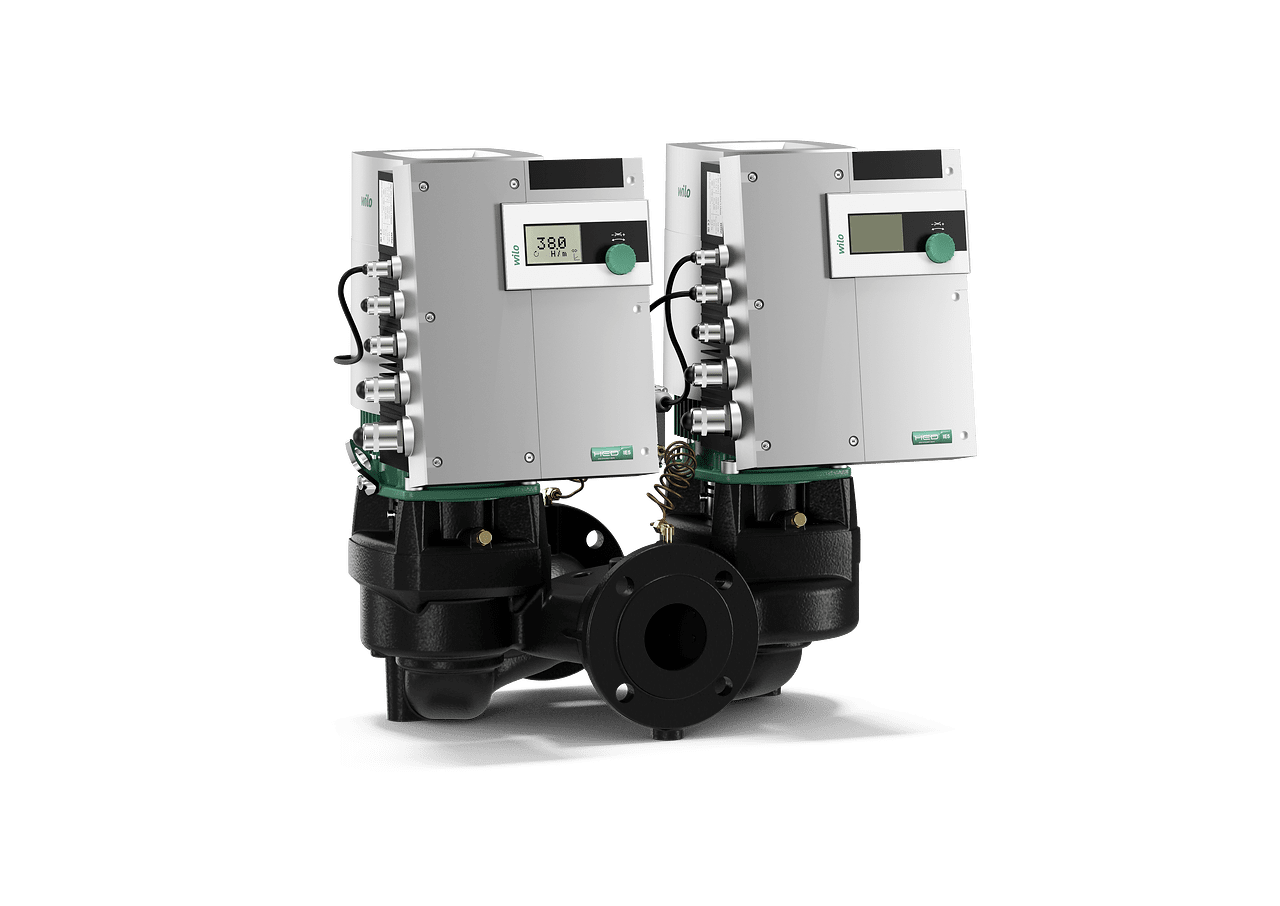

Циркуляционный насос Wilo Stratos GIGA-D 80/1-21/3;5

Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронным согласованием мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцевым уплотнением. Stratos GIGA-D предназначен преимущественно для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Конструкция:

• одноступенчатый низконапорный центробежный насос с неразъемным валом блочной конструкции;
• спиральный корпус линейного типа (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии);
• фланцы PN 16 с перфорацией согласно EN 1092-2;
• Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
• Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
• Торцевое уплотнение для подачи воды при Tmax. = +140 °C. До T ≤ +40 °C допускается примесь гликоля от 20 % до 40 % объемной доли. Для смесей воды/гликоля с долями гликоля > 40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > +40 °C до макс. +120 °C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцевого уплотнения.
• Подключаемое напряжение: 3~480 В ±10% 50/60 Гц; 3~440 В ±10% 50/60 Гц; 3~400 В ±10% 50/60 Гц; 3~380 В -5 % +10 %, 50/60 Гц

Принадлежности:

• консоли для крепления к фундаменту;
• фланцевые заглушки для корпуса сдвоенного насоса;
• Комплекты дифференциальных датчиков давления 0-10 В для насосов в исполнении ...–R1
• IR-монитор;
• IR-модуль;
• IF-модуль PLR
• IF-модуль LON
• IF-модуль Modbus
• IF-модуль BACnet;
• IF-модуль CAN

Серийное оснащение:

• Панель управления с технологией зеленой кнопки для:
  • Насос Вкл./Выкл.
  • выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
  • Установка заданного значения или числа оборотов
  • конфигурация рабочих параметров;
  • Квитирование ошибок
• Экран насоса для индикации следующих параметров:
  • Способ регулирования
  • заданное значение (напр., перепад давления или частота вращения);
  • сообщения об ошибках и предупреждения;
  • текущие значения (напр., потребляемая мощность, текущее значение датчика);
  • эксплуатационные данные (напр., количество часов работы, расход энергии);
  • данные о состоянии (например, состояние реле SSM и SBM);
  • данные об устройстве (напр., название насоса);
  • Режим работы (только при совместной работе двух насосов: основной/резервный режим работы, параллельный режим работы)
  • состояние корректировки значения давления

Дополнительные функции:

• аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами, настраиваемый интервал времени для смены работы насосов (в двухнасосном режиме), два настраиваемых реле оповещения для сообщений о рабочих состояниях или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-модулем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для подключения к автоматизированной системе управления зданием.
