Насосная установка Grundfos HYDRO MULTI-E 3 CRE 5-5

HYDRO MULTI-E 3 CRE 5-5
HYDRO MULTI-E 3 CRE 5-5
HYDRO MULTI-E 3 CRE 5-5
HYDRO MULTI-E 3 CRE 5-5
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
801​ 606 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
9 - 29 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
46.28 - 24.18 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
1.5 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
пожарные
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+5 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+60 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
многоступенчатый
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
да
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
3
Гидроаккумулятор
есть
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54

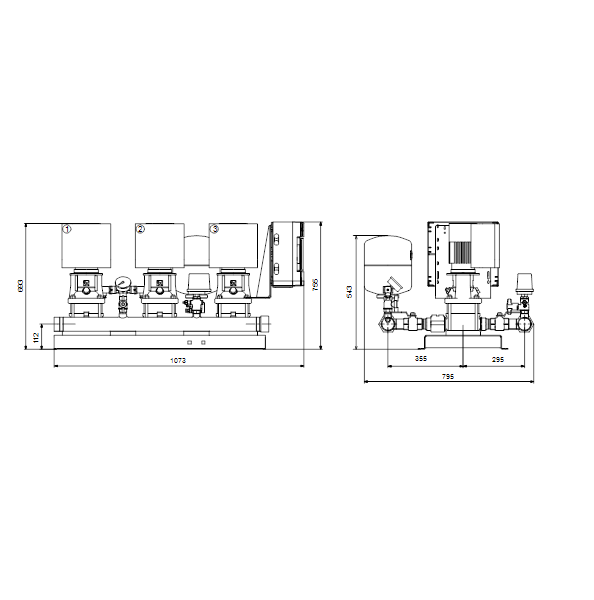

Массо-габаритные характеристики
Масса
135 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
98486699
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29
Подходит для
  • Повышение давления в коммерческих зданиях
  • Центральное холодоснабжение
  • Центральное отопление
  • Водоснабжение на предприятии
  • Водоподготовка на предприятии
  • Подача воды
  • Капельное/Микро орошение
  • Защита от замерзания
  • Механизированное орошение
  • Ирригация с использованием поверхностных вод

Комплектные высокотехнологичные и энергоэффективные установки повышения давления для перекачивания чистой воды. В состав установки входят 2-3 насоса CME или 2-4 насоса CRE со встроенными частотными преобразователями и необходимая обвязка

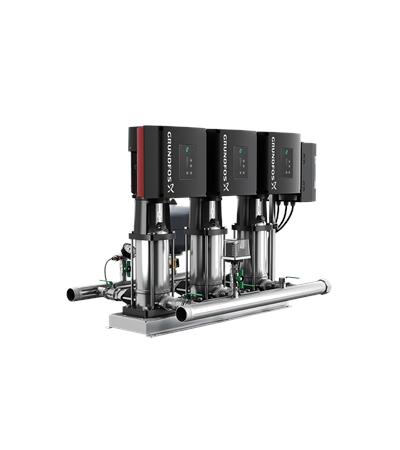

HYDRO MULTI-E 3 CRE 5-5

Установки повышения давления Hydro Multi-E предназначены для повышения давления чистой воды в системах водоснабжения, многоквартирных домах, гостиницах, на промышленных предприятиях, в больницах, школах и т.д. Установка повышения давления GRUNDFOS Hydro Multi-E включает в себя от 2 до 4 параллельно подключенных насосов CRE, установленных на общую раму-основание, снабженную всей необходимой арматурой.

Насосные установки Hydro Multi-E устанавливаются на общую раму-основание, выполненную из нержавеющей стали (DIN W.-Nr. 1.4301). На стороне всасывания устанавливаются приемный коллектор из нержавеющей стали (DIN W.-Nr. 1.4401 или DIN W.-Nr. 1.4571), реле давления на дренажном клапане и запорный клапан. На стороне нагнетания насосов устанавливаются обратный клапан, запорный клапан, манометр, два датчика давления на дренажном клапане, мембранный гидробак и нагнетательный коллектор из нержавеющей стали (DIN W.-Nr. 1.4401 или DIN W.-Nr. 1.4571). Hydro Multi-E оснащена переключателем питания Вкл/Выкл.

Насосные установки Hydro Multi-E предназначены для поддержания постоянного давления назависимо от изменений и колебаний расхода.

Встроенный ПИ-регулятор настраивает количество работающих насосов и частоту вращения насосов в соответствии с требуемым расходом.

Управление системой может осуществляться непосредственно с панели управления любого из насосов или через программу Grundfos GO (поставляется отдельно)

Система также имеет:
2 цифровых выхода 2 цифровых входа (один используется для защиты от работы по "сухому ходу") 2 аналоговых входа (один используется датчиком давления нагнетания) Функции Multi-Master 2 функции ограничения Функция влияния на установленные значения Функция плавного заполнения труб Высокоэффективные двигатели PM

Доступные протоколы связи:

  • LON
  • Profibus
  • Modbus
  • SMS / GSM / GPRS
  • GRM
  • BACnet
  • BACnet IP
  • Modbus TCP
  • PROFINET

Установки повышения давления GRUNDFOS Hydro Multi-E проходят заводское тестирование, и после доставки готовы к эксплуатации.

Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

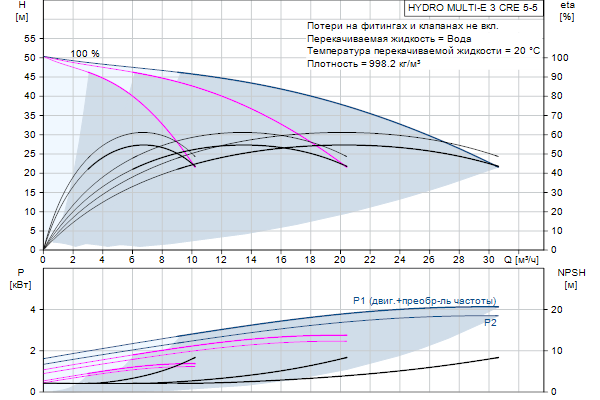

Технические данные
Maximum flow
30.6 м³/ч
Maкс. расход
30.6 м³/ч
Система с мин. расходом
3 м³/ч
Максимальный напор
52 м
Наименование насоса
CRE 5-5
Количество насосов
3
Материалы
Трубопровод
Нержавеющая сталь
Монтаж
Макс. рабочее давление
10 бар
Максимально допустимое давление на входе
PN 10 бар
Впускной коллектор
R 2
Выпускной коллектор
R 2
Жидкость
Плотность
998.2 кг/м³

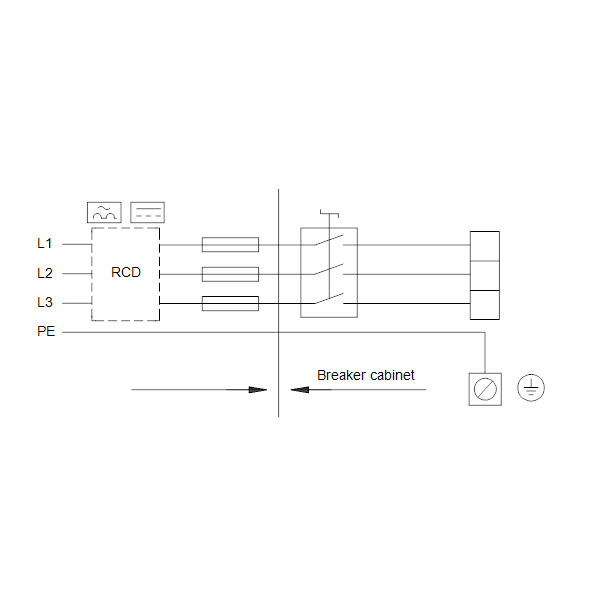

Данные электрооборудования
Класс энергоэфф-ти
IE5
Частота питающей сети
50 / 60 Hz
Номинальный ток
8.7 A
Способ запуска
электрический
Резервуар
Мембранный бак
да
Спецификации
EAN код
5711495953669
Масса брутто
144 кг
Объем упаковки
0.36 м³
Язык
Multi
Типоряд
Интернац.
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413707500
