Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению установка смонтирована на фундаментной раме с системой трубопроводов из нержавеющей стали, с прибором управления и регулирования и со всеми необходимыми измерительными и регулировочными устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/преимущества продукции
Удобная система, соответствующая всем требованиям DIN 1988 (EN 806)
Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
Насосы серии Multivert MVI в сочетании со стандартными электродвигателями класса IE2 IEC (от 0,75 кВт)
Не зависящее от направления вращения скользящее торцовое уплотнение насосов
Детали, контактирующие с водой, не подвержены коррозии
Удобный в эксплуатации прибор управления/регулирования CC-FC с расширенными функциями, микрокомпьютерным управлением и программной памятью, графическим сенсорным дисплеем, предлагается с частотным преобразователем для бесступенчатого регулирования главного насоса
Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
Высоконапорные центробежные насосы из нержавеющей стали серии Multivert MVI
Фундаментная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный бак 8 л, PN 16, вкл. проточную арматуру, соответствующую стандарту DIN 4807, напорная сторона
Датчик давления (4 – 20 мА), напорная сторона
Манометр, напорная сторона
Автоматическая система управления насосом посредством полностью электронного
Comfort Controller (CC-FC) в корпусе из листовой стали структуры RAL 7035, класс защиты IP54, состоящем из внутреннего источника питания, ЦП, ЧП, аналоговых и цифровых модулей ввода и вывода.
Управление/индикация
Цветной сенсорный дисплей с высоким разрешением для передачи сигналов о рабочем состоянии/неисправности/квитировании неисправности, а также управления через символьно-текстовое меню на восьми языках
Управление в режиме меню с текстом и отображением символов
Подробная экранная инструкция и справка
Ассистент ввода в эксплуатацию
Запись данных с экспортом в CSV
3 уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, параметров регулировки
Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
В стандарте настраиваются три заданных значения, заданные значения 2 и 3 активируются контактом или по времени, внешнее указание заданных значений посредством сигнала 0/4 – 20 мА
Индикация состояния насоса и фактических значений давления
Запираемый на ключ главный выключатель
Возможен выбор режима с/без резервного насоса
Счетчик часов работы каждого насоса
Счетчик рабочих часов всей системы
Счетчик коммутационных операций каждого насоса
Счетчик коммутационных операций всей системы
Регистрирование последних 35 неисправностей с присвоением временной метки часами реального времени
Регулирование
Полностью автоматическое управление 1 – 6 нерегулируемыми насосами посредством сравнения заданных и фактических значений
Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса
Суточный таймер, например, для 2-го или 3-го заданного значения
Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
Автоматическая настраиваемая смена работы насосов
Переключение насосов для оптимизации времени работы каждого насоса по рабочим часам
Альтернатива: Цикличное переключение насосов по истечении заданного времени без учета рабочих часов
Альтернатива по импульсу: Каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
Альтернативно с предварительным выбором насоса: Возможно присвоение одному насосу постоянного статуса главного насоса. Все насосы пиковой нагрузки переключаются с оптимизацией по времени работы
Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
Возможность активации/дезактивации
Возможность свободного выбора периода времени между двумя тестовыми режимами
Возможность свободного программирования времени блокировки
Возможность произвольной настройки частоты вращения
Контроль
Вывод фактического значения системы и фактической частоты частотного преобразователя посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
Контроль целостности кабеля на участке датчика
Защитный выключатель электродвигателя/комбинация реле (термореле защиты электродвигателя от 5,5 кВт)
Автоматическое переключение рабочего насоса на резервный насос при неисправности
Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
Контроль максимальных и минимальных значений системы с задаваемым переключением по времени
Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Интерфейсы
Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
Возможность переключения логики между SBM и SSM
Контакты для внешнего переключения установки ВКЛ./ВЫКЛ. и защиты от сухого хода
Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
Входы для подсоединения защитного контакта обмотки (WSK)
Протокол ModBus TCP
Дистанционный доступ через VNC
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
Реле изменения значения для PTC-защиты электродвигателя
Раздельная сигнализация рабочего состояния и неисправностей
Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
Мембранный напорный бак/расширительные мембранные баки DIN 4807
EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
Электрическое оснащение машин EN 60204-1
EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 22,0 кВт, для этого используется EN 61000-6-4 — создаваемые помехи в промышленных зонах)
Описание серии
Описание/конструкция
Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется от 2 до 6 параллельно подключенных насосов серий MVI 2 – MVI 95. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали или, начиная с MVI 16.., из серого чугуна (с катафорезным покрытием) или нержавеющей стали по запросу.
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода согласно DIN 4807.
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее контроллера Comfort.
Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. Версия COR поставляется дополнительно с частотным преобразователем.
Преимущества серии
Ваши преимущества
Удобная система в соответствии DIN 1988
2-6 параллельно включенных вертикальных высоконапорных центробежных насоса из нержавеющей стали серии MVI
Удобный в эксплуатации прибор управления/регулирования «CC» с микрокомпьютерным управлением и программной памятью, полностью графическим сенсорным дисплеем и возможностью ввода рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

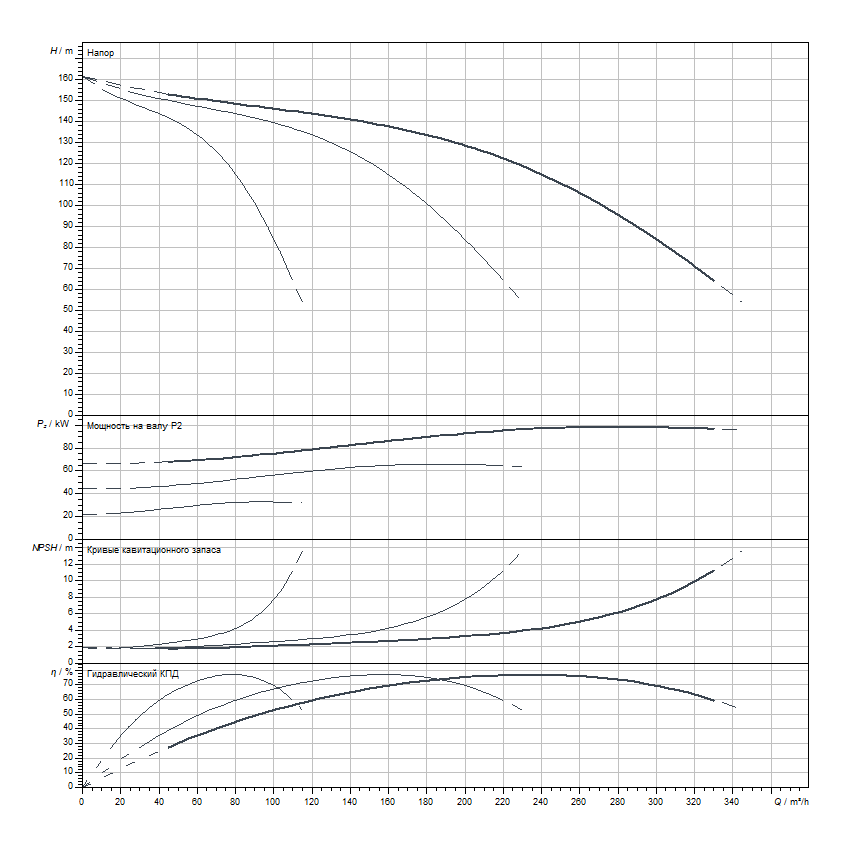

Гидравлические характеристики
Давление на входе
10 бар
Макс. рабочее давление p
25 бар
Патрубок на напорн. стороне DNd DNd
DN 200
Патрубок на всас. стороне DNs DNs
DN 200
Число ступеней
6
Мощность установки без резервного наcоса Q
200 м³/ч
Температура окружающей среды мин. Tmin
5 °C
Макс. температура окружающей среды Tmax
40 °C
Максимальное рабочее давление PN
25 бар
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Номинальный ток IN
61.6 А
Класс защиты
IP55
КПД электродвигателя ηm 50 % ηM 50%
93.8 Процент
КПД электродвигателя ηm 75 % ηM 75%
94.2 Процент
КПД электродвигателя ηm 100 % ηM 100%
93.7 Процент
Класс защиты электродвигателя
IP55
Класс защиты прибора управления
IP54
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
U3BE3GG
Материал уплотнения
EPDM
Материал системы трубопроводов
Нержавеющая сталь
Уплотнение вала
U3BE3GG
Данные об изделии
Изделие
Wilo
Обозначение изделия
Comfort COR-3 MVI 7006/CC
Номер EAN
4016322804307
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2010-01-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Транспортировочные рейки
Количество на палету
1
Dimension, weight
Длина с упаковкой
4000 мм
Высота с упаковкой
2100 мм
Ширина с упаковкой
1720 мм
Масса брутто прибл. m
1933 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
5 °C
Оформление заказа
Насосная установка Wilo Comfort COR-3 MVI 7006/CC
