Насосная установка Wilo Comfort-Vario COR-2 MVIE 9501/SCe (3~380/400/460 V; 50/60 Hz)

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики

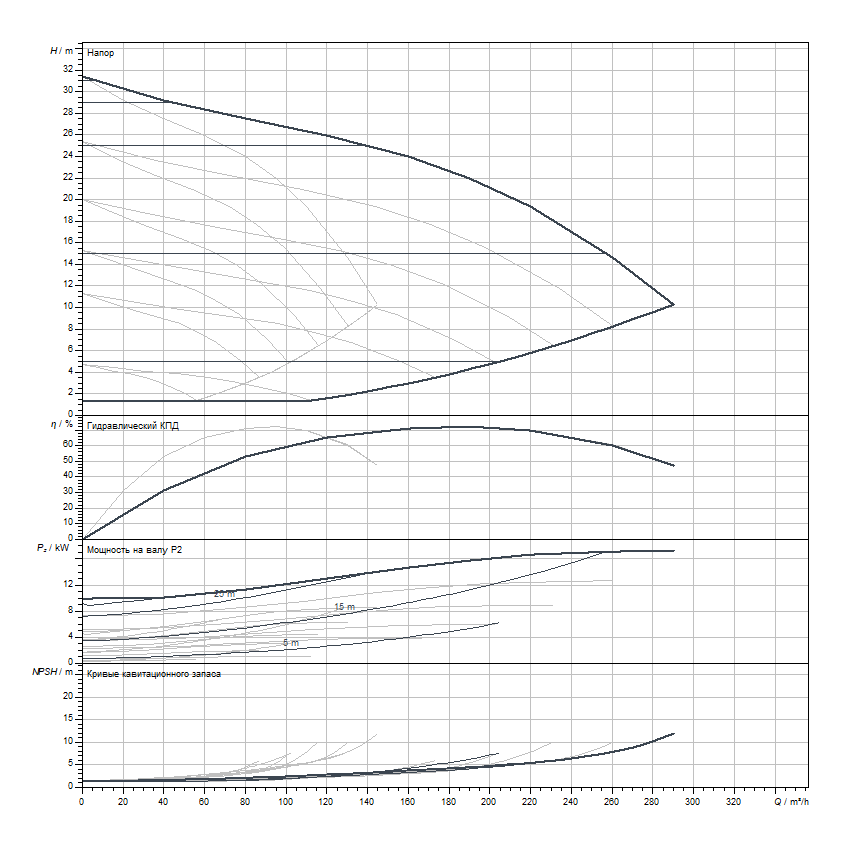

Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
1 - 289 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
31.3381 - 10.3074 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
11  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+60 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
2
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
757 кг
Длина
1700 мм
Ширина
1640 мм
Высота
1708 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2552092
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая устройство управления с необходимым оснащением для измерения и регулировки.

Для полностью автоматического водоснабжения и повышение давления в жилых, коммерческих и административных зданиях, отелях, больницах, торговых комплексах, а также на промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.

Особенности/Преимущества продукта

• Высокая энергоэффективность благодаря электродвигателю IE4 и оптимизированной гидравлической части

• Очень широкий диапазон регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц) расширяет область применения

• Высокая надежность благодаря различным функциям защиты, включая защиту от перегрузки, защиту от сухого хода и автоматическое отключение.

• С помощью прибора управления SCe система легко настраивается и проста в эксплуатации благодаря ЖК-дисплею и зеленой регулировочной кнопке

• Готовность к интеграции в автоматизированную систему управления зданием с прибором управления SCe через протокол Modbus

Оснащение/функция

2 – 4 насоса на установку серии Helix MVIE (70 или 95), с регулировкой частоты вращения посредством встроенного частотного преобразователя на каждом насосе.

Прибор управления SCe обеспечивает автоматическое регулирование и управление установкой повышения давления.

Полностью смонтирован на регулируемой по высоте фундаментной раме из оцинкованной стали.

Все детали, контактирующие с перекачиваемой жидкостью, устойчивы к коррозии.

С напорной стороны:

• Запорная арматура на каждом насосе

• Обратный клапан на каждом насосе

• Мембранный напорный бак 8 л, PN 16

• Датчик давления 4…20 мА

• Манометр

На стороне всасывания:

• Запорная арматура на каждом насосе

• Датчик давления 4…20 мА

• Манометр

Контроллер Smart (SCe) в корпусе из листовой стали, класс защиты IP54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, аналоговых и цифровых вводов и выводов, для управления электронными насосами с частотным преобразователем.

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Управление/дисплей

• Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти сообщений

• Управление через меню с символами и номерами меню

• Светодиоды для индикации состояния установки (эксплуатация/неисправность)

• Заводские предварительные установки параметров для упрощения ввода в эксплуатацию

• Настройка рабочих параметров и квитирование сообщений о неисправности посредством технологии зеленой кнопки

• Запираемый на ключ главный выключатель

• Эксплуатация на выбор с резервным насосом/без резервного насоса специалистами технического отдела

• Счетчик часов работы для каждого насоса и всей системы

• Счетчик циклов переключения для каждого насоса и всей системы

• Регистратор неисправностей для последних 16 событий

Регулирование

• Полностью автоматическое управление 1 – 4 частотно-регулируемыми насосами путем сравнения заданных и фактических значений

• Переключение заданного значения: Активируемое второе заданное значение для каждого контакта

• Внешнее дистанционное регулирование заданного значения посредством сигнала 4…20 мА

• Автоматическое, зависимое от нагрузки подключение от 1 до n насосов пиковой нагрузки в зависимости от регулируемых величин давления: постоянное (p-c) или переменное (p-v)

• Возможность выбора 2 наборов параметров, меню Easy (заданное значение и способ регулирования) или меню Expert (эксплуатационные параметры и параметры регулирования)

• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)

• Автоматическая настраиваемая смена работы насосов

• Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов

• Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов

• Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса Pump Kick)

• Возможность активации/деактивации

• Возможность свободного выбора периода времени между двумя тестовыми режимами насоса

• Возможность свободного программирования времени блокировки

• Возможность произвольной настройки частоты вращения

Контроль

• Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика

• Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин

• Защита сетевых кабелей насоса линейным автоматом защиты

• Автоматическое переключение на резервный насос в случае неисправности основного насоса

• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов

• Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)

• Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)

• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

• Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM)

• Возможность переключения логики между SBM и SSM

• Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения

• Внешнее включение/выключение посредством контакта для деактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Выключатель «ручной-0-автоматический»: Предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)

• Реле изменения значения для PTC защиты электродвигателя

• Сигнализация автономного режима/неисправности и сигнализация отсутствия воды

• Преобразователь сигнала для 0/2 – 10 В, 0/4 – 20 мА

• Устройство плавного пуска для насосов пиковой нагрузки

• Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

• Опциональный комплект WMS для защиты от сухого хода

• Гибкие соединительные трубопроводы или компенсаторы

• Накопительный резервуар для разделителя систем

• Мембранный напорный резервуар

• Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Шинные системы (опционально)

• BACnet, шина LON, Modbus RTU

Применяемые стандарты

• Технические правила для установок питьевой воды DIN 1988 (EN 806)

• Расширительный мембранный бак/закрытая расширительная емкость с мембраной DIN 4807

• Оснащение сильноточных установок электронными эксплуатационными материалами EN 50178

• Электрическое оснащение машин EN 60204-1

• Техника безопасности электроприборов бытового и тому подобного назначения EN 60335-1

• Комбинации низковольтных приборов управления EN 60439-1/61439-1

• Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2

• Электромагнитная совместимость — создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях (EN 61000-6-3)

Описание серии

Описание/конструкция

Фундаментная рама: Из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, а также встроенным такелажными точками.

Система трубопроводов: Комплексная система трубопроводов из нержавеющей стали, подходящая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений. Система трубопроводов разработана в соответствии с общей гидравлической мощностью установки повышения давления

Насосы: Применяются от 2 до 4 параллельно подключенных насосов серий MVIE 70 и MVIE 95. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для всех насосов этих серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали/серого чугуна с катафорезным покрытием и допуском ACS.

Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.

Мембранный напорный бак 8 л/PN 16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям Закона «о безопасности пищевых продуктов»; целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807.

Контроль давления: 2 датчика давления: 4…20 мА, расположены с напорной стороны и на стороне всасывания.

Индикация давления: Манометр расположен на стороне всасывания и конечного давления.

Панель управления: Smart Controller SCe с ЖК-дисплеем в базовой комплектации.

Другие исполнения по запросу

Преимущества серии

Ваши преимущества

  • Высокая энергоэффективность благодаря электродвигателю IE4 и оптимизированной гидравлической части
  • Очень широкий диапазон регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц) расширяет область применения
  • Высокая надежность благодаря различным функциям защиты, включая защиту от перегрузки, защиту от сухого хода и автоматическое отключение.
  • С помощью прибора управления SCe система легко настраивается и проста в эксплуатации благодаря ЖК-дисплею и зеленой регулировочной кнопке.
  • Готова к интеграцию в автоматизированную систему управления зданием с прибором управления SCe через протокол Modbus
