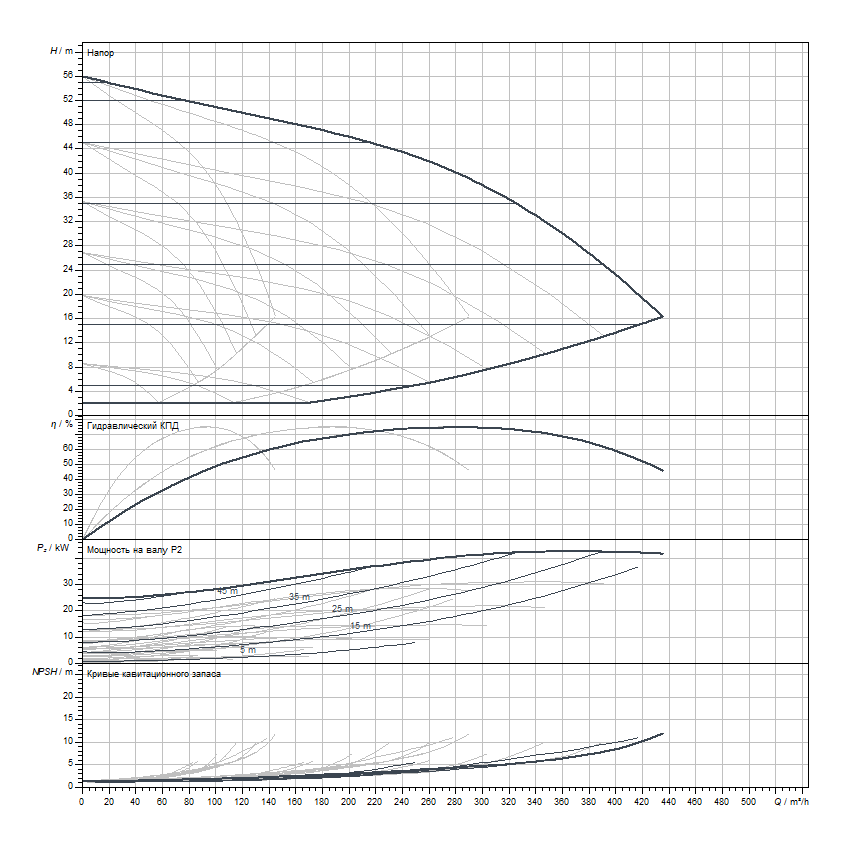

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая устройство управления с необходимым оснащением для измерения и регулировки.
Для полностью автоматического водоснабжения и повышение давления в жилых, коммерческих и административных зданиях, отелях, больницах, торговых комплексах, а также на промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/Преимущества продукта
• Высокая энергоэффективность благодаря электродвигателю IE4 и оптимизированной гидравлической части
• Очень широкий диапазон регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц) расширяет область применения
• Высокая надежность благодаря различным функциям защиты, включая защиту от перегрузки, защиту от сухого хода и автоматическое отключение.
• С помощью прибора управления SCe система легко настраивается и проста в эксплуатации благодаря ЖК-дисплею и зеленой регулировочной кнопке
• Готовность к интеграции в автоматизированную систему управления зданием с прибором управления SCe через протокол Modbus
Оснащение/функция
2 – 4 насоса на установку серии Helix MVIE (70 или 95), с регулировкой частоты вращения посредством встроенного частотного преобразователя на каждом насосе.
Прибор управления SCe обеспечивает автоматическое регулирование и управление установкой повышения давления.
Полностью смонтирован на регулируемой по высоте фундаментной раме из оцинкованной стали.
Все детали, контактирующие с перекачиваемой жидкостью, устойчивы к коррозии.
С напорной стороны:
• Запорная арматура на каждом насосе
• Обратный клапан на каждом насосе
• Мембранный напорный бак 8 л, PN 16
• Датчик давления 4…20 мА
• Манометр
На стороне всасывания:
• Запорная арматура на каждом насосе
• Датчик давления 4…20 мА
• Манометр
Контроллер Smart (SCe) в корпусе из листовой стали, класс защиты IP54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, аналоговых и цифровых вводов и выводов, для управления электронными насосами с частотным преобразователем.
Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.
Управление/дисплей
• Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти сообщений
• Управление через меню с символами и номерами меню
• Светодиоды для индикации состояния установки (эксплуатация/неисправность)
• Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
• Настройка рабочих параметров и квитирование сообщений о неисправности посредством технологии зеленой кнопки
• Запираемый на ключ главный выключатель
• Эксплуатация на выбор с резервным насосом/без резервного насоса специалистами технического отдела
• Счетчик часов работы для каждого насоса и всей системы
• Счетчик циклов переключения для каждого насоса и всей системы
• Регистратор неисправностей для последних 16 событий
Регулирование
• Полностью автоматическое управление 1 – 4 частотно-регулируемыми насосами путем сравнения заданных и фактических значений
• Переключение заданного значения: Активируемое второе заданное значение для каждого контакта
• Внешнее дистанционное регулирование заданного значения посредством сигнала 4…20 мА
• Автоматическое, зависимое от нагрузки подключение от 1 до n насосов пиковой нагрузки в зависимости от регулируемых величин давления: постоянное (p-c) или переменное (p-v)
• Возможность выбора 2 наборов параметров, меню Easy (заданное значение и способ регулирования) или меню Expert (эксплуатационные параметры и параметры регулирования)
• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
• Автоматическая настраиваемая смена работы насосов
• Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
• Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
• Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса Pump Kick)
• Возможность активации/деактивации
• Возможность свободного выбора периода времени между двумя тестовыми режимами насоса
• Возможность свободного программирования времени блокировки
• Возможность произвольной настройки частоты вращения
Контроль
• Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
• Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
• Защита сетевых кабелей насоса линейным автоматом защиты
• Автоматическое переключение на резервный насос в случае неисправности основного насоса
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
• Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Интерфейсы
• Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM)
• Возможность переключения логики между SBM и SSM
• Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения
• Внешнее включение/выключение посредством контакта для деактивации автоматического режима установки
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
• Выключатель «ручной-0-автоматический»: Предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
• Реле изменения значения для PTC защиты электродвигателя
• Сигнализация автономного режима/неисправности и сигнализация отсутствия воды
• Преобразователь сигнала для 0/2 – 10 В, 0/4 – 20 мА
• Устройство плавного пуска для насосов пиковой нагрузки
• Подключение к системам управления зданием согласно VDI 3814
Рекомендуемые принадлежности (заказываются отдельно)
• Опциональный комплект WMS для защиты от сухого хода
• Гибкие соединительные трубопроводы или компенсаторы
• Накопительный резервуар для разделителя систем
• Мембранный напорный резервуар
• Резьбовые крышки на системах с резьбовыми накопительными трубопроводами
Шинные системы (опционально)
• BACnet, шина LON, Modbus RTU
Применяемые стандарты
• Технические правила для установок питьевой воды DIN 1988 (EN 806)
• Расширительный мембранный бак/закрытая расширительная емкость с мембраной DIN 4807
• Оснащение сильноточных установок электронными эксплуатационными материалами EN 50178
• Электрическое оснащение машин EN 60204-1
• Техника безопасности электроприборов бытового и тому подобного назначения EN 60335-1
• Комбинации низковольтных приборов управления EN 60439-1/61439-1
• Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
• Электромагнитная совместимость — создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях (EN 61000-6-3)
