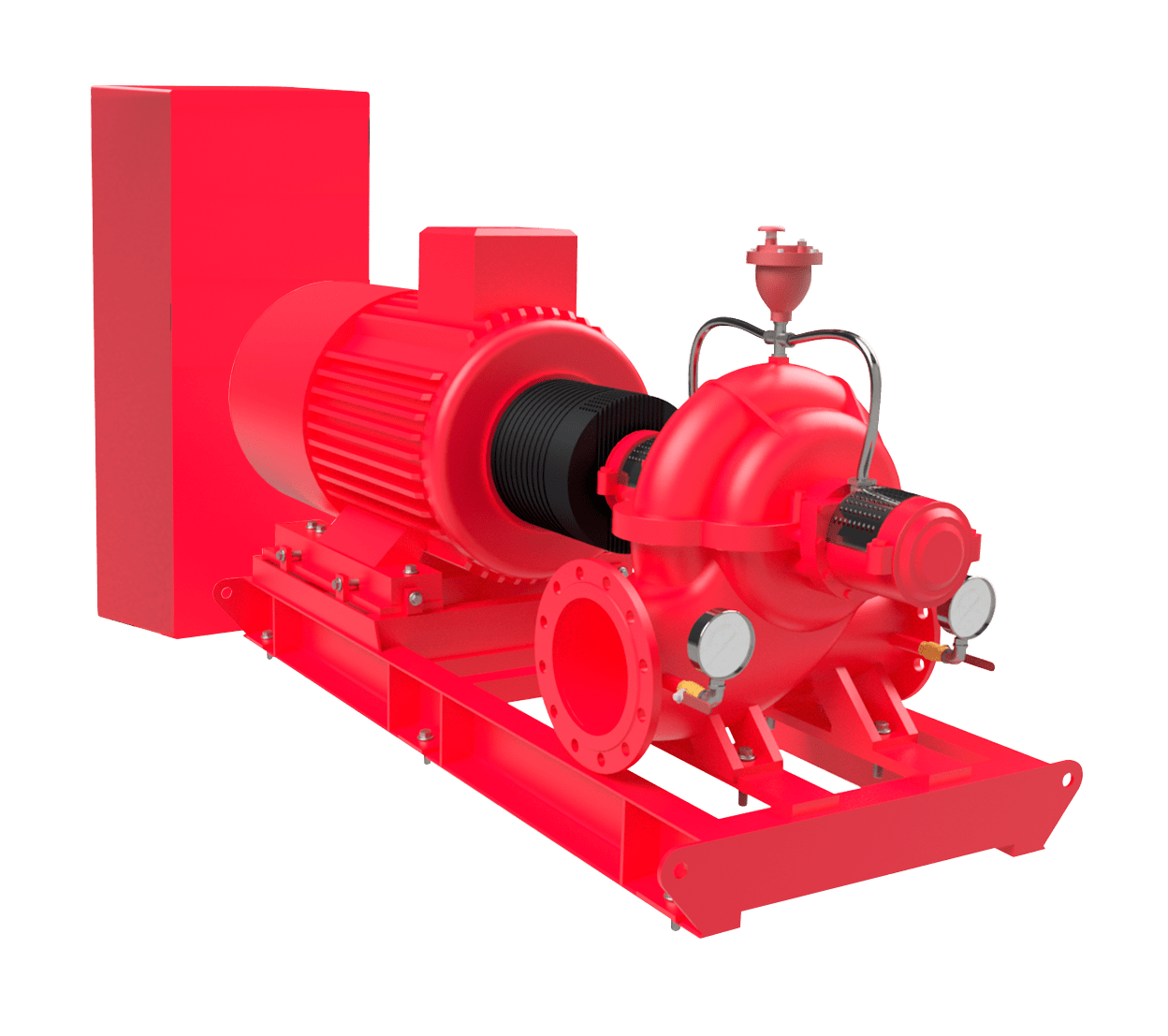

Насосная установка повышения давления в виде полностью автоматической однонасосной компактной установки для тушения возгорания, соответствующая требованиям стандарта NFPA, а также сертификатам UL и FM, состоит из: Насос с горизонтальной опорной рамой - насос с разделенным корпусом - с разборной муфтой, электрическим или дизельным двигателем и насос с прибором управления, закреплено на прочной несущей конструкции. Модель E предназначена для электродвигателя, а модель D для дизельного двигателя, обе модели оснащены контроллером Tornatech, имеют прочную конструкцию из специального профиля с крюками для легкой и безопасной транспортировки, для дизельных двигателей предусмотрены специальные опции опорной рамы, рассчитанные на большие объемы бетона и позволяющие существенно снизить перенос вибраций и повысить тем самым надежность и долговечность изделия, контур с двойным манометрическим выключателем, манометр, обратный клапан, клапан (с защитой от несанкционированного использования) для автоматического пуска как основного, так и резервного насоса. Кабели, проложенные внутри конструкции, защищены от ударов и порезов. В серийном исполнении имеет вентиляционный клапан, установленный непосредственно на корпусе основного насоса Только для дизельных моделей: Охлаждение электродвигателя при помощи водно-водяного теплообменника, топливный резервуар с датчиком уровня наполнения и объемом, достаточным для восьми часов автономной работы, а также с двумя аккумуляторами на опорной раме и зарядными устройствами к ним в приборе управления FireSet.
Прибор управления для системы пожаротушения в соответствии с NFPA20. Сертификат FM Global (класс 1321/1323). Сертификат UL (UL218 и CSA C22.2 №14).
Прибор управления, установленный в корпусе из листовой стали, с классом защиты IP54. Высококачественная система управления и простая эксплуатация благодаря контроллеру „WiZiTouch“ с ЖК-индикатором 7", несложным управлением через меню, сенсорным экраном и кнопками для быстрой настройки параметров. Системы управления контроллерами и учета с возможностью обмена данными.
Насосная установка смонтирована на фундаментной раме и готова к подключению к электросети.
Входное давление
При проектировании конфигурации системы необходимо учесть максимальное входное давление (см. технические характеристики). Максимально допустимое входное давление – это разность, выводимая из максимального рабочего давления системы с вычетом максимального напора насоса при Q = 0.
Согласно стандарту NFPA установку повышения давления не допускается устанавливать на всасывание. Она должна иметь давление на входе.
Расход: Определение параметров системы с производительностью каждого основного насоса до 2500 галлонов в минуту (568 м3/ч – 158 л/с).
Эксплуатация
Операционная логика системы пожаротушения основывается на калибровке датчиков давления для запуска насоса.
Опциональный подпитывающий насос с автоматическим пуском и отключением с помощью манометрического выключателя, спроектированный таким образом, чтобы исключить подачу питания и давления на отдельный спринклер, предотвращая тем самым запуск основного насоса, поддерживая давление в системе. При более низком уровне давления, обусловленном разбором воды, который не компенсируется подпитывающим насосом, запускается основной насос. Насос работает автоматически и может быть остановлен вручную с помощью выключателя на передней панели распределительного шкафа.
Прибор управления/устройство управления для системы пожаротушения
Wilo-Control FireSet E (основной насос с электродвигателем)
Аппаратное обеспечение:
Полностью электронный центральный блок регулирования в корпусе из листовой стали, покрытом лаком красного цвета RAL 3002, класс защиты IP54, устройства регулирования и дисплей на передней панели.
Особенности и функции:
Конструкция контроллера зависит от мощности подключенного насоса. Приборы включают в себя несколько указанных ниже элементов:
- Главный выключатель: Включение/выключение прибора управления. (действие запрещено при пожаре)
- Дисплей: Вмонтированный в дверь распределительного шкафа цветной сенсорный дисплей WiZiTouch 7.0" для управления и отображения индикации. На дисплей выводятся рабочие параметры и соответствующие состояния включения насоса и контроллера в виде комбинации символов и текста. Выбор пунктов меню и ввод параметров осуществляется с помощью интуитивно понятных кнопок.
- Микропроцессор: Микропроцессор, программный ПЛК („Soft-SPS“), сетевой блок и контакты входа/выхода. Соответствующая конфигурация программирования зависит от системы и спринклерной установки.
- Запуск электродвигателя: Контактор для схемы звезда-треугольник
- Аварийный пуск:
- Прифланцованная рукоятка, активация вытягиванием и блокировка.
- Со встроенным конечным выключателем для прямого пуска (direkt online)
- защита электродвигателя: Только для сигнализации
- Контроль эксплуатационных характеристик:
- Межфазное напряжение (нормальная мощность)
- Сила тока каждой фазы, когда электродвигатель работает
- Индикация давления:
- Продолжительная индикация давления в системе
- Настройка давления включения/выключения
- Запись давления и событий:
- Значения давления с указанием даты
- Запись события с указанием даты
- При нормальной эксплуатации события сохраняются в памяти контроллера в течение всего срока службы
- Данные отображаются на экране панели управления
- Данные могут выгружаться на внешний носитель, подключаемый к порту USB
- Система измерения давления:
- Узел датчика давления и магнитного клапана пробного пуска для систем свежей воды
- Подсоединение трубопроводов измерения давления 1/2" NPT с внутренней резьбой
- Выпускное подсоединение 3/8"
- Рассчитано на рабочее давление от 0 до 500 фунтов на кв. дюйм (стандартная индикация при 0 – 300 фунтов на кв. дюйм)
- Устанавливается снаружи с защитным кожухом
- Визуальные указания: Подача электропитания - работа электродвигателя- циклическое тестирование - запуск вручную - запуск клапана водораспыления - автоматический дистанционный запуск - дистанционный запуск вручную - аварийный пуск - запуск насоса по требованию/автоматически - низкое давление на выходе - температура в камере насоса (°F или °C) - блокировка
- Аварийные сигналы:
- Только визуальные: Аварийный сигнал насосной камеры - насос по требованию - неисправность двигателя- сбой электропитания - инверсия фаз - асимметрия фаз - утечка фаз L1 - утечка фаз L2 - утечка фаз L3 - низкая температура камеры насоса - не достигнуто еженедельное количество тестовых включений - неисправность управляющего напряжения
- Визуальные и звуковые: Отключен ток ротора - неудачная попытка запуска - низкий уровень воды - низкое давление на входе
- Контакты дистанционной сигнализации: DPDT-8A-250В переменный ток для: Подача электропитания - инверсия фаз - работа электродвигателя - общий аварийный сигнал насоса (поле может быть переназначено) для: перенапряжение/пониженное напряжение/асимметрия фаз/низкая температура камеры насоса/высокая температура камеры насоса - общая неисправность электродвигателя (поле может быть переназначено) для избыточный ток/неудачная попытка запуска/недостаточная сила тока/замыкание на землю
- Звонок аварийной сигнализации: Звонок аварийной сигнализации 4" – 85 дБ при 10 футах (3 м)
- Связь: Протокол: Тип подсоединения - Modbus: Экранированный штекер RJ45 - формат кадра: TCP/IP
Соответствует следующим стандартам:
- Изготовлено согласно NFPA 20
- Underwriters Laboratory (UL): UL218- Контроллеры пожарных насосов/CSA C22.2 №14 Промышленные устройства управления
- FM Global: Класс 1321/1323
- Маркировка СЕ: Различные директивы и стандарты EN, IEC и CEE
Функциональное описание:
Управление насосами с электродвигателем, датчиками для контроля насосов и информационным состоянием осуществляется с помощью устройств управления Mit Wilo FireSet Control E. Управляемый микропроцессором с «программным ПЛК» контроллер служит для управления и регулирования всех необходимых функций насосной установки повышения давления для тушения возгорания согласно требованиям NFPA 20, как во время испытаний, так и во время работы спринклерной системы пожаротушения.
Операционная логика системы пожаротушения основывается на калибровке датчиков давления для запуска насоса.
Если разомкнут один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. В этом случае запуск основного насоса производится при помощи контроллера FireSet.
Как только контур спринклера или запорная задвижка, через которую подпитываются спринклерные головки, закроются, в установке восстанавливается поддерживающее давление. После этого на панели управления необходимо нажать кнопки останова, чтобы остановить основной и резервный насос.
Дополнительная информация:
Возможность увеличения памяти, многоязычное обновляемое программное обеспечение, защита паролем
