Насосная установка Wilo FLA Compact-1 Helix V 1608 DS16

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
3 - 26 м3

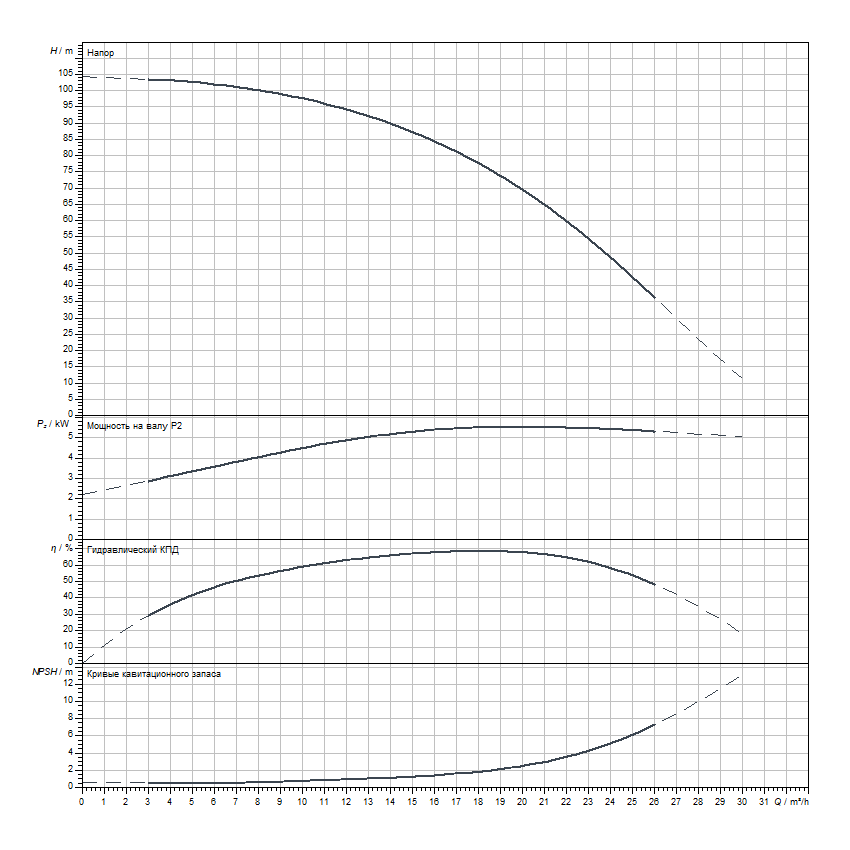

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
103.491 - 37.7725 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
5.5  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
пожарные
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Массо-габаритные характеристики
Масса
249 кг
Длина
2005 мм
Ширина
800 мм
Высота
1995 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2540111
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Установка повышения давления в виде полностью автоматической однонасосной установки для пожаротушения в соответствии с DIN 14462, состоящая из таких компонентов:

Приемный резервуар (540 л) с разрешением к применению в питьевом водоснабжении. Нормальновсасывающий вертикальный многоступенчатый высоконапорный центробежный насос из нержавеющей стали с трехфазным двигателем. Уплотнение вала посредством стандартного скользящего торцового уплотнения кассетного типа (насос Helix). Мембранный напорный бак (объем 8 л), интегрированный обратный клапан, запорная арматура с всасывающей и напорной стороны (заблокирована от случайного включения), манометрический выключатель и манометр для автоматического управления установкой. В серийном исполнении с защитой насоса посредством отбора минимальных объемов через байпас, без вспомогательной энергии

Прибор управления FLA для установок пожаротушения согласно DIN 14462, спроектированный в соответствии с требованиями TÜV.

Прибор управления интегрирован в корпус из листовой стали, покрыт структурным лаком RAL 7035. Встроенное реле электродвигателя, предназначенное только для сигнализации неисправностей. В тестовом режиме защита электродвигателя активна.

Переключатель Ручной режим-Автоматический режим. В автоматическое режиме управление насосом осуществляется манометрическим выключателем, возможно расширение до 8 контактов (при последовательном подключении), например внешнего включения/выключения, концевых выключателей и т. д. (более 8 контактов — по запросу). Все сигналы манометрического выключателя и концевого выключателя снабжены системой контроля обрывов и короткого замыкания.

Установка с программируемым таймером для регулярных пробных пусков и программируемой задержкой выключения. Реле защиты от сухого хода, напр., для подключения поплавковых выключателей отсутствия воды в накопительных резервуарах WILO FLA или электродов для определения уровня и т. д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме защита от отсутствия воды активна.

С сигнальными лампами готовности к работе (зеленая), насос ВКЛ.(зеленая), неисправность (красная), внешний запуск (белая), а также сухими контактами готовности к работе, насос ВКЛ. и обобщенной сигнализации неисправности.

Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.

Резервуар подключается непосредственно к стороне всасывания насоса.

Дополнительная информация по установкам с максимальным конечным давлением (входное давление + напор при нулевой подаче) > 8,0 бар: Заказчик должен принять соответствующие меры для того, чтобы на каждом настенном гидранте не превышалось гидравлическое давление в 8 бар и гидростатическое давление в 12 бар.

Описание серии

Описание/конструкция

  • Опорная рама: из гальванически оцинкованной стали, с регулируемыми по высоте виброгасителями, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения – по запросу
  • Система трубопроводов: комплектная система трубопроводов из нержавеющей стали 1.4301, пригодная для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления FLA
  • Насосы: Насос серии Helix FIRST V 16, 22; все компоненты насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали / EN-GJL-250 с катафорезным покрытием. Подробнее о насосе см. в разделе каталога «Высоконапорные центробежные насосы»
  • Арматура: на верхнем конце гидравлической части насоса имеется специальный латунный клапан для обратной подачи объемного расхода через байпас в приемный резервуар. Этот клапан и запорная арматура уплотнены и предохранены от непредусмотренной регулировки
  • Мембранный напорный резервуар 8 л/PN 16, установлен со стороны конечного давления. В целях осмотра и проверки оснащен специальной проточной арматурой, которая обеспечивает перекрытие и опорожнение мембранного напорного резервуара
  • Манометрический выключатель: манометрический выключатель размещен со стороны конечного давления, для активации центрального FLA-регулятора
  • Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация рабочего давления и установочных параметров FLA-регулятора
  • Прибор управления/регулятор: в серийном исполнении установка оснащена специальным FLA-регулятором
  • Приемный резервуар: установка поставляется вместе с приемным резервуаром (540 л). Он оснащен поплавковым клапаном и специальной системой водораспыления с разрешением к применению в питьевом водоснабжении
Преимущества серии

Ваши преимущества

  • Компактная установка, в которую входит один высоконапорный центробежный насос из нержавеющей стали серии Helix FIRST V, соответствующий требованиям DIN 1988 и DIN 14462 (резервирование при 2-насосной системе)
  • Комплектная система с цилиндрическим резервуаром, который имеет разрешение к применению питьевом водоснабжении и подсоединяется непосредственно к впускному патрубку насоса
  • Гидравлическая мощность серии: до 18 м³/ч при высоте подачи 100 м
  • Простота настройки и надежность в эксплуатации за счет использования прибора управления FLA (проверено TÜV)
  • Предварительно отрегулированный байпасный поток для защиты насоса при низком расходе
