Насосная установка Wilo SiFlux 31-IP-E 40/120-1;5/2-SC-16-T4

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
37 - 3 м3

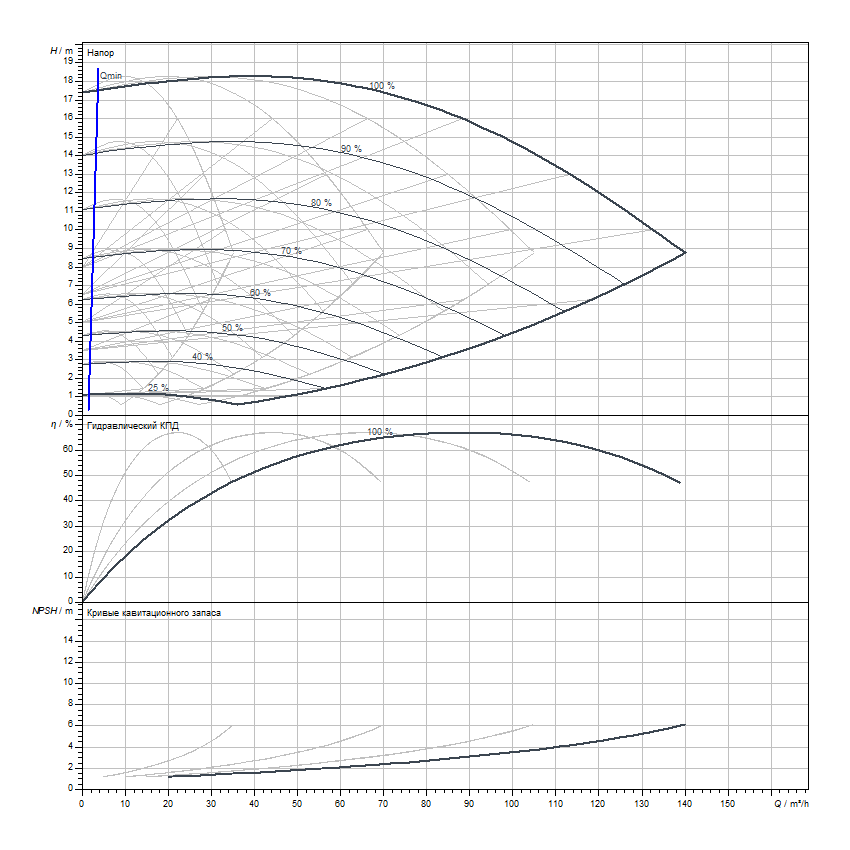

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
18.3174 - 1.1835 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
1.5 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+100 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
4
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
композит
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 55
Массо-габаритные характеристики
Масса
668 кг
Длина
2453 мм
Ширина
1667 мм
Высота
1394 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
4189219
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Высокоэффективная, предварительно смонтированная многонасосная установка для применения в системах отопления и кондиционирования, состоящая из опорной рамы с амортизаторами колебаний, фланцевыми распорками, 2 покрытыми лакокрасочным покрытием стальными распределителями с манометрами со стороны всасывания и нагнетания, энным количеством электронно регулируемых насосов Inline (включая 1 резервный насос), прибором управления SCe-HLKK с подсоединением, обратными клапанами со стороны конечного давления, ручными запорными клапанами, ответными фланцами с уплотнением со стороны давления наддува и со стороны конечного давления, конусами и датчиком перепада давления с соединительными трубопроводами.

Данная готовая к эксплуатации, самостоятельная установка прежде все рассчитана на перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в закрытых контурах систем отопления, кондиционирования и охлаждения. Со скользящим торцовым уплотнением для перекачивания воды с макс. температурой +120 °C.

Указание: Если используются водогликолевые смеси (или перекачиваемые жидкости с вязкостью, отличной от вязкости чистой воды), то необходимо сначала получить разрешение от компании Wilo.

Компоненты

Прибор управления

Аппаратное обеспечение

Электронный регулятор Smart (SCe) в корпусе из листовой стали, включающий в себя внутренний источник питания, микропроцессор с «Soft-SPS», аналоговые и цифровые входы и выходы, ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории. Светодиоды для индикации состояния установки (эксплуатация/неисправность). Настройка рабочих параметров и распознавание сообщений о неисправности посредством технологии «красная кнопка». Фиксируемый главный выключатель. Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM). Контакты для внешнего включения/выключения и второго заданного значения. Контроль целостности кабеля пути трансмиттера. Предохранение электродвигателей насосов и частотного преобразователя в версии с прямым запуском: посредством защитного выключателя электродвигателя, а в версии SD: защита предохранителем в сочетании с термоисполнительными элементами. Контактор для подсоединения насосов в версии SD комплектуется термоисполнительными элементами и реле времени для комбинации «звезда/треугольник».

Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин:

  • Давление - постоянное, p-c
  • Перепад давления - постоянный, dp-c
  • Регулятор температуры, n=f (Tx)
  • Регулятор частоты вращения, n=f (аналоговый вход)
  • Перепад температур – постоянный, dT

Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса Индикация фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения внешнего измерения/индикации (значение 10 В соответствует конечному значению датчика). Внешнее дистанционное изменение заданного значения посредством сигнала 4–20 мА.

Дополнительные расходы на опциональные модули и модули для связи с системами управления зданием и шинными системами (установка на заводе-изготовителе или позднее после технического выяснения).

Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор рабочего режима отдельных насосов и ручного режима в случае неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления). Реле изменения значения для сообщений положительных температурных коэффициентов, отдельных сообщений автономного режима и сообщений о неисправности. Преобразователь с 0/2-10 В на 0/4–20 мА, устройство плавного пуска для насосов пиковой нагрузки, подсоединение к системе BMS согласно VDI 3814.

Шинные системы: BACnet, шина LON, Modbus RTU.

Функции программного обеспечения

Автоматическое управление 1 – 4 насосами с частотно-управляемым главным насосом посредством сравнения заданных и фактических значений. Сигнал датчика 4-20 мA (контроль целостности кабеля) для фактического значения параметров регулирования. Управление через меню с символами и номерами меню. Можно выбрать 2 настройки параметров: простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования). С или без резервного насоса: по выбору через технический отдел. Автоматическое переключение на резервный насос в случае неисправности рабочего насоса. Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический). Счетчик часов работы каждого насоса и установки. Индикация числа включения каждого насоса и установки.

Автоматически настраиваемая смена насосов:

  • Стандартная настройка: «Импульс» – каждый раз при новом запросе происходит переключение главного насоса без учета рабочих часов
  • Альтернатива смена насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов

Тестовый режим автоматического насоса («Pumpen-Kick» – кратковременное включение насоса)

  • может быть включен
  • Возможность свободного выбора периода времени между двумя тестовыми режимами насоса

Контроль максимальных и минимальных значений установки посредством настраиваемых времени задержки и предельных значений. Внешнее включение/выключение посредством контакта для отключения автоматического режима установки. Регистрирование последних 16 неисправностей. Переключение заданного значения, возможность включения второго заданного значения для каждого контакта. Возможность переключения логики между SBM и SSM. Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пусковое устройство.

Применимые стандарты

Электрическое оснащение машин EN 60204-1

Комбинации низковольтных приборов управления EN 61439-1 и -2

ЭМС, помехоустойчивость в промышленных зонах EN 61000-6-2

ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях

EN 61000-6-3 (только для SC-FC до 7,5 кВт, кроме того: EN 61000-6-4 – Помехи, создаваемые в промышленных зонах)

Предельные значения для КПД электродвигателя согласно IEC TS 60034-31 ред.1

насосов

Центробежный насос с сухим ротором линейного типа с встроенным частотным преобразователем для электронного управления в режиме «Постоянный перепад давления» (dp-c).

Панель ручного управления с одной нажимной кнопкой

  • Определение заданного значения или регулирование частоты вращения
  • Выбор режима регулирования

?p-c (постоянный перепад давления)

n постоянный (частота вращения)

ПИД-регулятор

  • Включение/выключение насоса
  • Выбор режим работы (для эксплуатации сдвоенных насосов):
  • Режим работы «основной/резервный»
  • режим совместной работы двух насосов
  • конфигурация рабочих параметров;
  • подтверждение неисправности

Экран насоса для индикации следующих параметров:

  • Режим регулирования
  • заданное значение (перепад давления или частота вращения);
  • ошибки и предупреждения;
  • текущие значения (напр., потребляемый ток, текущее значение датчика);
  • эксплуатационные данные (напр., расход тока, часы работы)
  • данные о состоянии (напр., статус реле SSM и SBM);
  • данные о приборе (напр., обозначение насоса).

Интерфейсы

  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса)
  • Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для режима регулирования (DDC) или для дистанционного регулирования заданных значений
  • Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для сигнала фактического значения датчика давления
  • Инфракрасный интерфейс для беспроводной связи с IR-модулем Wilo и устройством управления и техобслуживания IR-монитора Wilo
  • Разъем для IF-модуля Wilo для подсоединения к автоматизированной системе управления зданием
  • Конфигурируемые беспотенциальные для сообщений о неисправностях, рабочих сообщений/сообщений о готовности
  • Интерфейс для подсоединения двухнасосного режима

Трехфазный электродвигатель с частотным преобразователем, интегрированной системой управления сдвоенными насосами, устанавливаемым временным интервалом для смены насосов (в режиме работы сдвоенного насоса), встроенной полной защитой электродвигателя, различными режимами работы для режима отопления (HV) или кондиционирования (AC), блокировкой доступа, различными панелями управления: Стандарт/Техническое обслуживание

Комплект поставки

  • Многонасосная установка Wilo-SiFlux
  • Инструкция по монтажу и эксплуатации Wilo-SiFlux
  • Инструкция по монтажу и эксплуатации насоса
  • Инструкция по монтажу и эксплуатации прибора управления
Описание серии

Технические характеристики

  • Тип насосов: VeroLine-IP-E или CronoLine IL-E
  • Количество насосов: 2 + 1 или 3 + 1 (2 или 3 насоса работают и 1 резервный насос)
  • Электроподключение к сети: 3~230/400 В, 50 Гц ±10%
  • Класс энергоэффективности электродвигателя: IE2
  • Допустимые перекачиваемые жидкости: вода систем отопления (согласно VDI 2035), водогликолевая смесь, охлаждающая и холодная вода (другие перекачиваемые жидкости по запросу)
  • Расход: от 50 до 360 м3
  • Напор: 45 м
  • Температура хранения: от -10° C до +50° C
  • Допуст. температура окружающей среды: от 0° C до +40° C
  • Допустимая температура перекачиваемой жидкости: от 0°C до +100°C
  • Подсоединения к патрубкам распределителя: от DN 125 до DN 300
  • Фланцы: PN 16 с перфорацией согласно EN 1092-2
  • Макс. доп. рабочее давление: 10 бар на насосах VeroLine-IP-E, 16 бар на насосах CronoLine-IL-E
Преимущества серии

Ваши преимущества

  • Быстрый и простой монтаж за счет предварительно собранной системы. За счет этого достигается минимизация поиска неполадок.
  • Экономия энергии: эксплуатация в диапазоне частичных нагрузок в соответствии с текущей потребностью.
  • Надежная система благодаря согласованным друг с другом компонентам.
  • Компактная конструкция, удобный доступ ко всем компонентам.
  • Все от одного производителя. Меньше информации для разъяснения при приобретении.
