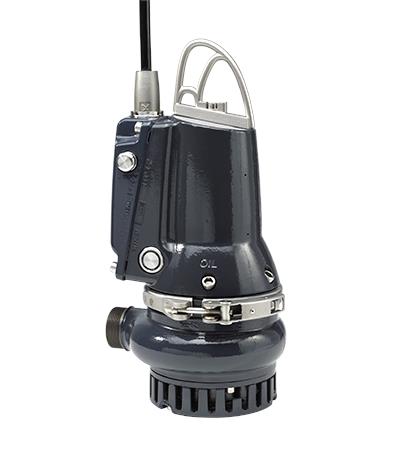

Дренажный насос Grundfos DP10.50.09.E.EX.2.50B

DP10.50.09.E.EX.2.50B
DP10.50.09.E.EX.2.50B
DP10.50.09.E.EX.2.50B
DP10.50.09.E.EX.2.50B
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
187​ 794 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 39 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
13.736 - 1.632 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.9 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
погружной
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2870 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
чугун
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
резьба
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F

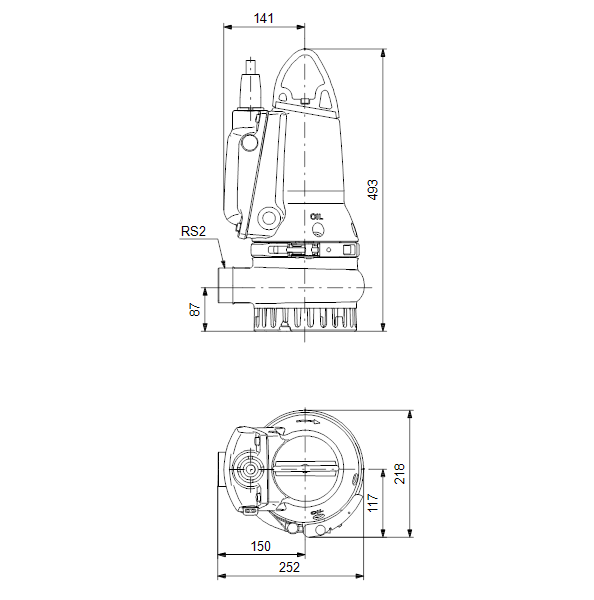

Массо-габаритные характеристики
Масса
39 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
96877502
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29
Подходит для
  • Насосные установки используют когда затруднён отвод самотёком
  • Бытовые сточные воды
  • Осушение шахт
  • Отвод сточных вод

Дренажные насосы

DP10.50.09.E.EX.2.50B

Переносной насос DP GRUNDFOS с функцией AUTOADAPT подходит для бытового и промышленного применения.

Свободный канал (Зазор): Насос оборудован многолопастным рабочим колесом полуоткрытого типа 10 мм, которое обеспечивает свободный проход и подходит для перекачивания

  • сточных и поверхностных вод
  • грунтовых вод
  • технологической воды без твердых частиц и волокон.

Компактная конструкция насоса позволяет использовать его в качестве временной или стационарной установки.

Погружной чугунный насос оборудован погружным 3-фазным электродвигателем. Сертификаты: LGA, ATEX

Насос оборудован промежуточной масляной камерой, предварительно наполненной нетоксичным специальным маслом.

Для более простого демонтажа насос оснащен кабельным разъемом. Для предотвращения попадания в электродвигатель влаги в кабельный разъем устанавливается полиуретановая заглушка.

Зажим между корпусом насоса и электродвигателем обеспечивает простоту и безопасность демонтажа и сборки. Для проверки насоса на месте эксплуатации специальных инструментов не требуется.

Насос оснащен двойным картриджным уплотнением вала уникальной конструкции. Это упрощает процедуру замены уплотнения вала на месте эксплуатации насоса, для которой не требуется специальных инструментов, и исключает риск неправильной установки уплотнения.

Электродвигатель с классом изоляции F оснащен шарикоподшипниками с глубоким желобом с консистентной смазкой на весь срок эксплуатации.

Выход насоса: Насос с напорным патрубком R 2 готов как к свободностоящей установке, так и к установке с помощью системы с автоматической муфтой.

Насосы DP Grundfos с функцией AUTOADAPT оборудованы контроллером, датчиками и встроенной защитой электродвигателя. Их необходимо только подключить к сети. Если в одном резервуаре установлено несколько насосов, нагрузка распределяется равномерно между насосами с помощью встроенной логической схемы управления.

  • Выход сигнального реле.
Насос оснащен выходом для сигнального реле. Нормально замкнутый и нормально разомкнутый контакты можно использовать, например, для передачи звуковых или визуальных аварийных сигналов.
  • Произвольная задержка пуска в случае общего отключения питания.
  • Пуск насоса происходит только при правильном чередовании фаз.
  • Автокалибровка после каждого рабочего цикла насоса.
  • Защита от заклинивания.
Для предотвращения заклинивания рабочего колеса система защиты от заклинивания запускает насос через запрограммированные интервалы. В моделях, кроме EX, эта функция заменяет датчик сухого хода.

Для изменения предварительных и последующих настроек или для считывания данных, зарегистрированных в журналах, и рабочих параметров (количество пусков и рабочих часов) можно подключить модуль CIU Grundfos на постоянной или временной схеме.

Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

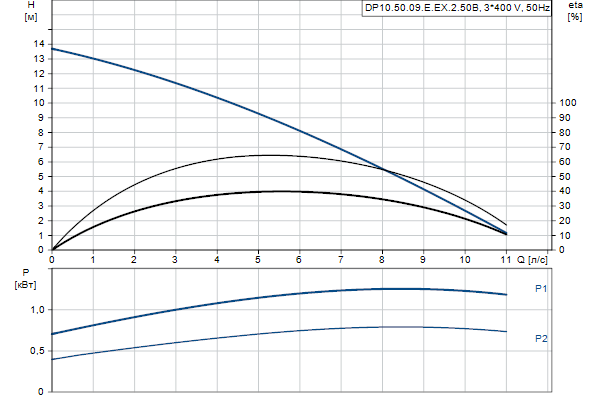

Технические данные
Maximum flow
11.8 л/с
Maкс. расход
11.8 л/с
Максимальный напор
13.8 м
Тип рабочего колеса
Полуоткрытое
Максимальный размер частицы
10 мм
Первичное уплотнение вала
SIC/SIC
Вторичное уплотнение вала
LIPSEAL
Макс. гидравлическое КПД
65 %
Данные на фирменной табличке
LGA, ATEX
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Монтаж
Maximum ambient temperature
40 °C
Макс. рабочее давление
6 бар
Выход насоса
R 2
Максимальная глубина установки
10 м
Установка сухая / мокрая
S
Жидкость
Плотность
998.2 кг/м³

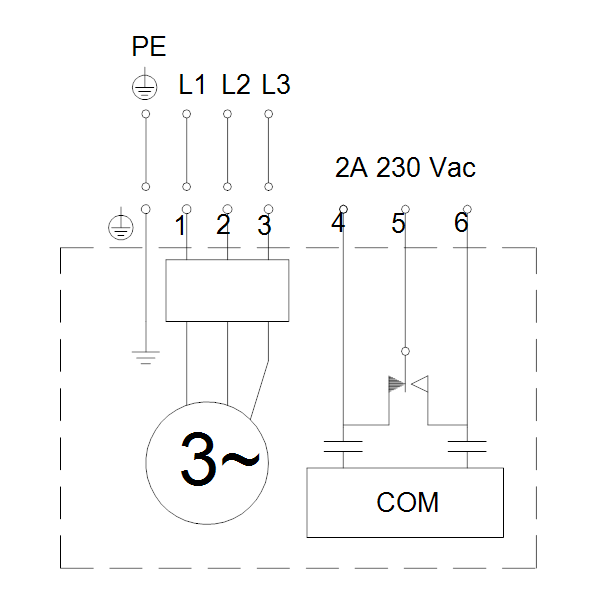

Данные электрооборудования
Потребляемая мощность - P1
1.4 кВт
Частота питающей сети
50 Hz
Допуст.откл-е напряж
+6/-10 %
Макс. число пусков в час
30
Номинальный ток
2.8 A
Расчетное значение тока от 3/4 нагрузки
2.5 A
Расчетное значение тока от 1/2 нагрузки
2.1 A
Пусковой ток
21 A
Расчетное значение тока без нагрузки
1.9 A
Cos phi - коэф-нт мощности
0.76
Cos phi - коэф. мощности при 0 нагрузке
0.29
Cos phi - коэф. мощности при 3/4 нагрузки
0.68
Cos phi - коэф. мощности при 1/2 нагрузки
0.58
Номинальная скорость
2870 об/м
Крутящий момент заторможенного ротора
11 Нм
Распределение крутящего момента
12 Нм
Момент инерции
0.0033 кг м²
КПД двигателя при полной нагрузке
65 %
КПД двигателя при 3/4 нагрузки
61 %
КПД двигателя при 1/2 нагрузки
58 %
Количество полюсов
2
Способ запуска
прямой пуск
Стандарт. Ex-защиты
EN50014/EN50018, class EEx d IIB T4
Защита электродвигателя
ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля
10 м
Тип кабеля
LYNIFLEX
Тип кабельной вилки
NO PLUG
Система управления
Блок управления
не включен
Реле влажности
без реле влажности
Датчик воды в масле
без датчика воды в масле
AUTOADAPT
Да
Спецификации
EAN код
5700312521372
Danish VVS No.
391291622
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413702100
