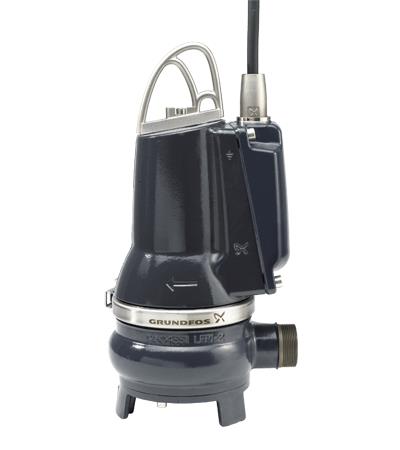

Канализационный насос Grundfos EF30.50.09.E.EX.2.1.502

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 36 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
15.68 - 2.72 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.9 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж и канализация
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Измельчитель
нет
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2870 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
38 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
96877518
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Подходит для
  • Насосные установки используют когда затруднён отвод самотёком
  • Отвод сточных вод

Дренажные и канализационные насосы

EF30.50.09.E.EX.2.1.502

Переносной насос EF GRUNDFOS с функцией AUTOADAPT подходит для бытового и промышленного применения.

Свободный канал (Зазор): Насос оборудован однолопастным рабочим колесом полуоткрытого типа 30 мм, которое обеспечивает свободный проход и подходит для перекачивания

  • сточных и поверхностных вод с небольшим содержанием примесей;
  • сточных вод с содержанием волокон, например, из прачечных;
  • сточных вод без примеси бытовых стоков из санузлов;
  • сточных вод коммерческих зданий без примеси бытовых стоков из санузлов.

Компактная конструкция насоса позволяет использовать его в качестве временной или стационарной установки.

Насос оборудован промежуточной масляной камерой, предварительно наполненной нетоксичным специальным маслом.

Для более простого демонтажа насос оснащен кабельным разъемом. Для предотвращения попадания в электродвигатель влаги в кабельный разъем устанавливается полиуретановая заглушка.

Зажим между корпусом насоса и электродвигателем обеспечивает простоту и безопасность демонтажа и сборки. Для проверки насоса на месте эксплуатации специальных инструментов не требуется.

Насос оснащен двойным картриджным уплотнением вала уникальной конструкции. Это упрощает процедуру замены уплотнения вала на месте эксплуатации насоса, для которой не требуется специальных инструментов, и исключает риск неправильной установки уплотнения.

Электродвигатель с классом изоляции F оснащен шарикоподшипниками с глубоким желобом с постоянной консистентной смазкой.

Выход насоса: Насос с напорным отверстием R 2 готов как к свободностоящей установке, так и к установке с помощью системы с автоматической трубной муфтой.

Насосы EF Grundfos с функцией AUTOADAPT оборудованы контроллером, датчиками и встроенной защитой электродвигателя. Их необходимо только подключить к сети. Если в одном резервуаре установлено несколько насосов, нагрузка распределяется равномерно между насосами с помощью встроенной логической схемы управления.

  • Выход сигнального реле.

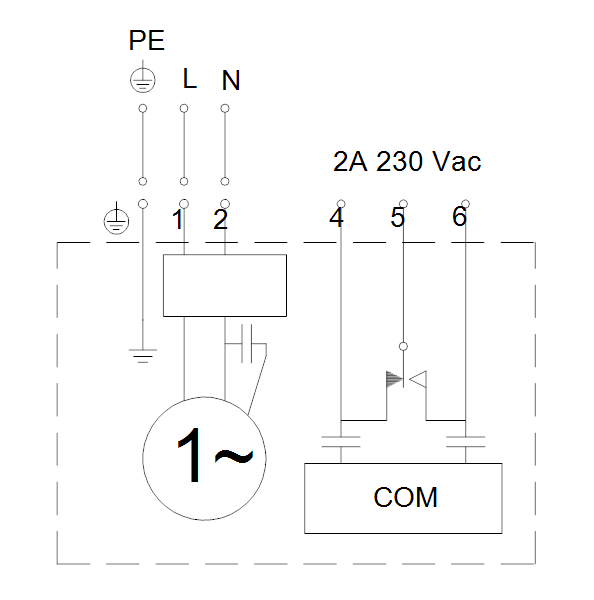

Насос оснащен выходом сигнального реле. Нормально замкнутый и нормально разомкнутый контакты можно использовать, например, для передачи звуковых или визуальных аварийных сигналов.
  • Произвольная задержка пуска в случае общего отключения питания.
  • Автокалибровка после каждого рабочего цикла насоса.
  • Защита от заклинивания.
Для предотвращения заклинивания рабочего колеса система защиты от заклинивания запускает насос через запрограммированные интервалы. Для моделей Ex данная функция работает при условии погружения датчиков сухого хода в перекачиваемую среду.

Для изменения предварительных и последующих настроек или для считывания данных, зарегистрированных в журналах, и рабочих параметров (количество пусков и рабочих часов) можно подключить модуль CIU Grundfos на постоянной или временной основе.

Для изготовления насосов AUTOADAPT мы использовали еще одну запатентованную технологию контроля тока электродвигателя в ходе пуска, которая позволяет получить более высокий крутящий момент при пуске однофазных электродвигателей, чем при использовании обычного стартера с пусковым конденсатором.
