Насосные установки используют когда затруднён отвод самотёком
-
Бытовые сточные воды
Канализационные насосные станции для сбора и отведения сточных вод из зданий
MD1.80.80.30.4.50D/450.SE

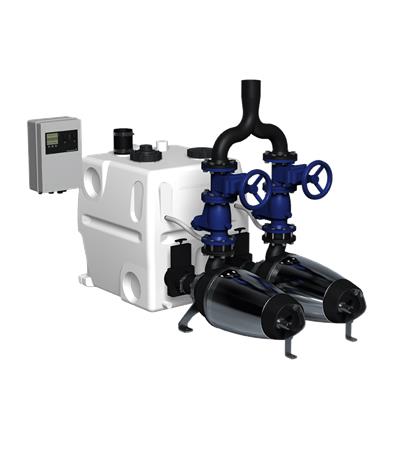

Компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.

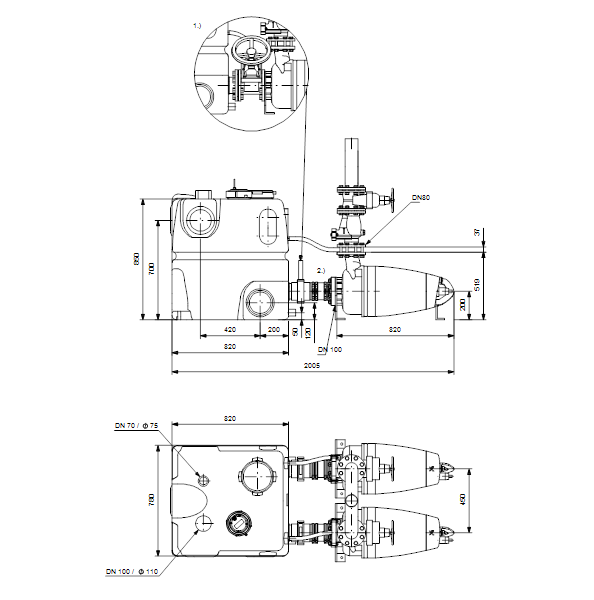

Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен
- Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
- Вертикальными входными соединительными патрубками DN 100,
- Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
- Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
|
|
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.
Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом
- Свободный проход до 80 мм для надежной работы без заклинивания
- Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
- Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
- Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки
|
|
Запатентованная система охлаждения для непрерывной работы насосов типа SE
- Электродвигатель с тепловым выключателем внутри обмотки
|
|
Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности
LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель)
Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.
Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке.
Функции контроллера:
- Пуск / дельта операция для насосов> 5кВт
- Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика
- Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле.
- Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима
- 24ч автоматический тестовый режим работы в течение длительного периода бездействие
- установка времени простоя (отложенного пуска):
- Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова)
- Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса)
- Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке.
- автоматическое измерение тока для сообщения о тревоге
- операционные указания:
- Режим работы (автоматический, ручной)
- Часы работы
- Импульсов (количество пусков)
- Превышение тока электродвигателя
- сигнализация:
- Состояние насоса (работа, неисправность)
- Последовательности фаз неисправностей и отсутствия фазы
- Тепловой выключатель
- Сигнализация о высоком уровне
- Время на обслуживание / обслуживание (по выбору).
- выбор автоматического сброса аварийного сигнала
- журнал отказов до 20 аварийных сигналов
- выбор между различными уровнями начала
- выбор типа подключенного датчика
- калибровка датчика (установка)
- Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).
|
|
В стандартной комплектации LC 221 имеет
6 беспотенциальных выходов для индикации:
- Работы насоса
- Выхода из строя насоса
- Превышения уровня воды (сигнализация)
- Общая ошибка.
|
|
6 цифровых входов для выполнения следующих функций:
- Соединительная плата датчика давления (в сборе)
- Подключение аналоговых датчиков (4-20 мА или 0-5 В)
- Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
- Подключение отдельного датчика уровня, который будет использоваться в случае наводнений
|
|
Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером.
- Подключение возможности внешнего сброса тревоги
- Подключения тепловых реле электродвигателя.
|
|
Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV
