Канализационный насос Wilo Drain TP 100E230/70

Drain TP 100E230/70
Drain TP 100E230/70
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-Drain TP 80E/100E
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
409​ 812 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 173 м3/ч

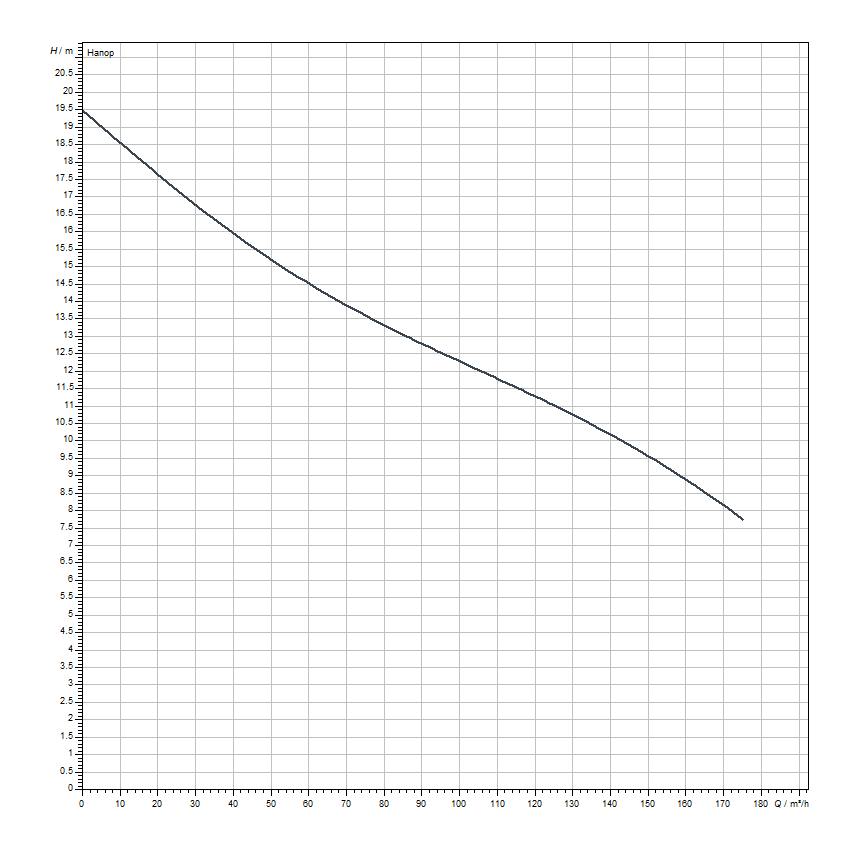

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
19.4132 - 7.8741 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
7  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж и канализация
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
погружной
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Измельчитель
нет
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
1450 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
да
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
60 кг
Длина
478 мм
Ширина
460 мм
Высота
745 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2003561
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Полностью затапливаемый погружной насос для отвода сточных вод для вертикальной установки в погруженном состоянии и перекачивания сточных вод с содержанием фекалий. Гидравлический корпус и рабочее колесо из пластика, корпус электродвигателя из нержавеющей стали, уплотнение со стороны насоса из SiC/SiC. Подсоединение к напорному патрубку с горизонтальным напорным патрубком и фланцевым подсоединением. Трехфазный двигатель с поверхностным охлаждением во взрывозащищенном исполнении с камерой уплотнений и датчиком контроля температуры обмотки электродвигателя. Продольно герметичный кабель электропитания со свободным концом.

Описание серии

Описание/конструкция

Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата для стационарной и мобильной установки в погруженном и непогруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения DN 80 или DN 100. Применяется одноканальное рабочее колесо.

Электродвигатель

Электродвигатель с поверхностным охлаждением с помощью серийного незасоряемого охлаждающего кожуха. Посредством данного кожуха тепло отводится непосредственно в перекачиваемую жидкость. Благодаря этому данные агрегаты можно использовать как в погруженном, так и в непогруженном состоянии в длительном или повторно-кратковременном режиме работы.

Кроме того, электродвигатель оснащен контролем герметичности и датчиком контроля температуры обмотки электродвигаетля. Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Продольно герметичный кабельный ввод, стандартная длина кабеля составляет 10 м.

Уплотнение

Уплотнение со стороны насоса и перекачиваемой жидкости реализуется посредством двух скользящих торцовых уплотнениий, не зависящих от направления вращения.

Преимущества серии

Ваши преимущества

  • Самоохлаждающийся электродвигатель для использования в погруженном и непогруженном состоянии
  • Коррозионностойкий корпус электродвигателя из нержавеющей стали 1.4404
  • Запатентованная незасоряемая гидравлическая часть
  • Кабельный ввод с продольной герметизацией
  • Небольшой вес.
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

Эксплуатационные параметры
Максимальное рабочее давление p
2 бар
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Гидравлические характеристики
Напорный патрубок
DN 100
Свободный проход гидравлической части
95 мм
Тип конструкции рабочего колеса
Открытое одноканальное рабочее колесо
Макс. глубина погружения
20 м
Напор макс. Hmax
19.5 м
Расход макс. Qmax
175.0 м³/ч
Температура окружающей среды мин. Tmin
3 °C
Макс. температура окружающей среды Tmax
40 °C
Измельчитель
нет
Напор макс. H
19 м
Максимальное рабочее давление PN
2 бар
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Потребляемая мощность P1 max
8.80 кВт
Номинальный ток IN
16.7 А
Пусковой ток I
0 А
Режим работы (в погруженном состоянии)
S1
Режим работы (в непогруженном состоянии)
S1
Тип включения
Звезда — треугольник (SD)
Количество полюсов
4
Макс. частота включений t
60 1/h
Класс защиты электродвигателя
IP68
Защита электродвигателя
Биметалл
Тип электродвигателя
Погружной ЭД
Класс защиты
IP68
Кабель
Длина кабеля электропитания
10 м
Тип кабеля
NSSHÖU-J
Сечение кабеля
10x1,5 мм²
Тип кабеля электропитания
Отсоединяемый
Задвижка
нет
Оснащение/функция
Поплавковый выключатель
да
Контроль герметичности электродвигателя
да
Контроля герметичности камеры уплотнений
нет
Контроля герметичности камеры утечек
нет
Материалы
Вал
Нержавеющая сталь
Материал уплотнения со стороны насоса
Q1Q1PGG
Материал уплотнения со стороны электродвигателя
BSPFF
Материал уплотнения
NBR
Материал электродвигателя
Нержавеющая сталь
Установочные размеры
Подсоединение входа
DN 100
Подсоединение выхода
DN 100
Патрубок на всас. стороне DNs
DN 100
Патрубок на напорн. стороне DNd
DN 100
Данные об изделии
Изделие
Wilo
Обозначение изделия
Drain TP 100E230/70
Номер EAN
4016322283225
Цвет
серебряный/черный
Минимальный объем заказа
1
Доступность на рынке
2010-01-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
790 мм
Высота с упаковкой
865 мм
Ширина с упаковкой
600 мм
Масса брутто прибл. m
68.5 кг
