Описание/конструкция
Автоматически работающая установка водоотведения со встроенным погружным насосом и обратным клапаном. Готова к монтажу в пространстве под полом. Гибкость подсоединения благодаря двум напорным патрубкам DN 100.
-
![Logo]( "Логотип")
-
пн-пт c 8:00 до 19:00
-

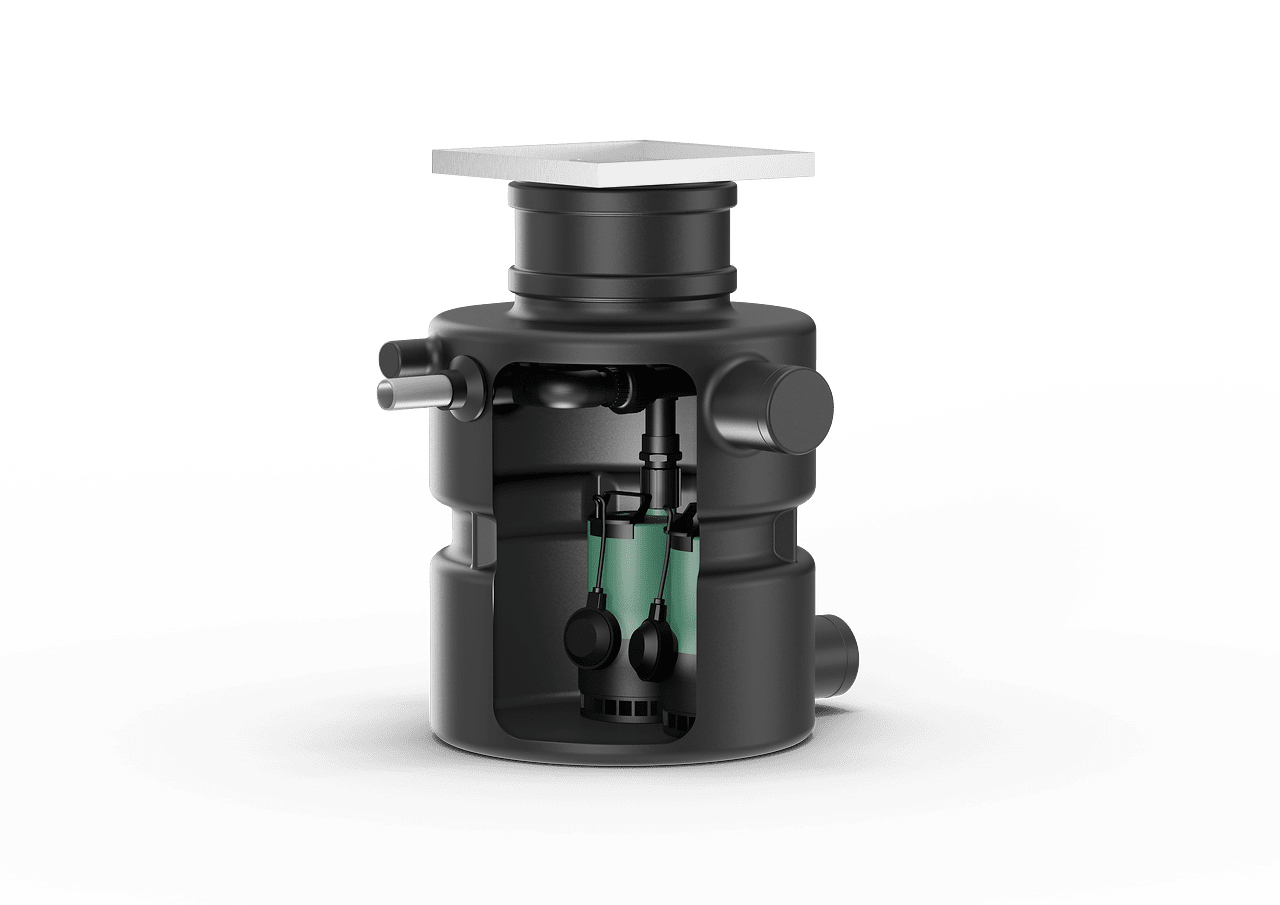

Дренажный насос Wilo DrainLift Box 32/8DS
Готовая к подключению, автоматически работающая напорная установка для отвода сточных вод в виде двухнасосной станции с автоматическим переменным и резервным режимами работы для монтажа под полом для перекачивания сточных вод без фекалий (согласно EN 12050-2). Насосная шахта из синтетического материала с двумя подводящими штуцерами, с полной системой трубопроводов, обратным клапаном и двумя предварительно смонтированными насосами. Погружной насос переменного тока с автоматическим датчиком контроля температуры обмотки электродвигателя. Контроль уровня с помощью отдельного поплавкового выключателя и микропроцессорного прибора управления со
- светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;
- регулируемым временем задержки выключения;
- встроенной и энергонезависимой аварийной сигнализацией;
- 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM)
Комплект поставки:
- Напорная установка для отвода сточных вод с полной системой трубопроводов, обратным клапаном, контролем уровня и предварительно смонтированными насосами
- Прибор управления
- Крышка резервуара с ревизионным люком под плитку и напольным сливом
- Декоративная монтажная крышка
- Уплотнительное кольцо для уплотнения крышки резервуара (от напорной воды) и для нераспространения запахов
- Напорный шланг (внутренний диаметр: 40 мм) вкл. хомуты для шланга
- Аккумулятор 9 В
- Инструкция по монтажу и эксплуатации
Определение параметров:
- В системе трубопроводов предусмотрена проволока для протяжки кабелей электропитания при их монтаже.
- Насосы и устройство контроля уровня следует подключить к прибору управления после монтажа.
- Для подключения электропитания предусмотреть розетку.
Описание серии
Преимущества серии
Ваши преимущества
- Удобный монтаж благодаря встроенному насосу и обратному клапану
- Большой объем резервуара обеспечивает небольшое кол-во пусков
- Простое техобслуживание
- Ревизионный люк под плитку из нержавеющей стали, с сифоном
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

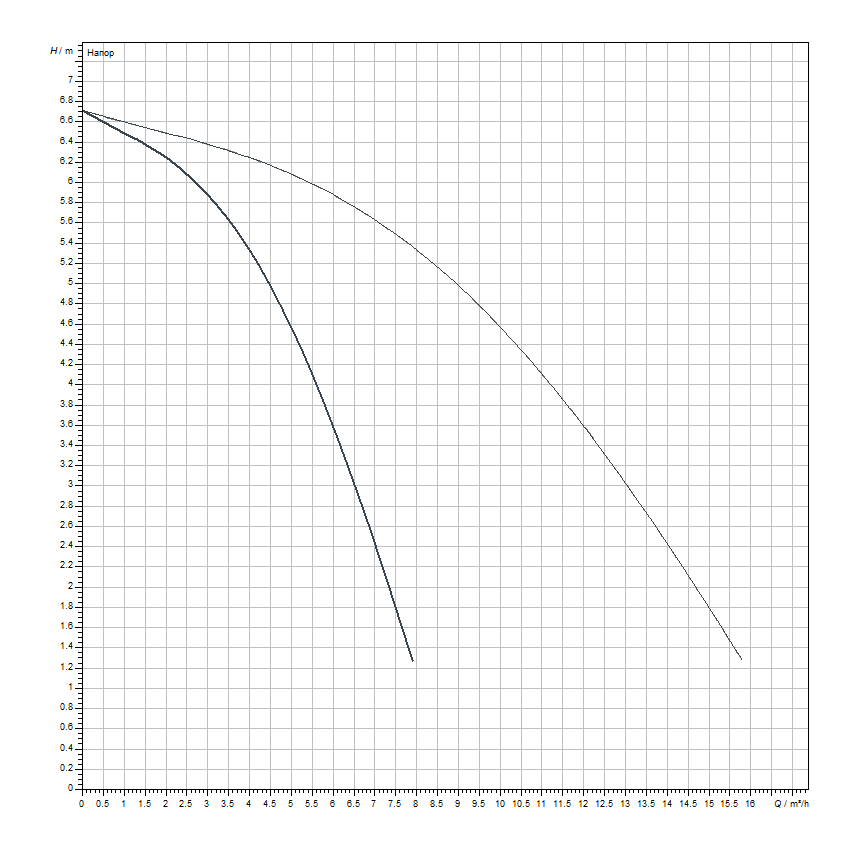

Гидравлические характеристики
Максимальное рабочее давление PN
1 бар
Температура окружающей среды мин. Tmin
3 °C
Макс. температура окружающей среды Tmax
35 °C
Объем включения V
30 л
Данные электродвигателя
Подключение к сети
1~230 V, 50 Hz
Номинальный ток IN
2.1 А
Фаза
1
Количество полюсов
2
Тип включения
Прямой пуск от сети (DOL)
Макс. частота включений t
50 1/h
Потребляемая мощность P1(Q=макс.) выбранного рабочего колеса* число насосов P1
450 Вт
Режим работы (в непогруженном состоянии)
S3-25%
Класс защиты
IP68
Допуск на колебание напряжения
±10 %
Класс защиты электродвигателя
IP68
Материалы
Вал
Нержавеющая сталь
Материал электродвигателя
Нержавеющая сталь
Материал резервуара
PE
Установочные размеры
Патрубок на всас. стороне DNs
Ø 110
Патрубок на напорн. стороне DNd
Ø 40
Подсоединение для удаления воздуха
Ø 110
Данные об изделии
Изделие
Wilo
Обозначение изделия
DrainLift Box 32/8DS
Номер EAN
4048482712994
Цвет
Черный
Минимальный объем заказа
1
Доступность на рынке
2016-09-01
Размер по диагонали
730 мм
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Европоддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1200 мм
Высота с упаковкой
1200 мм
Ширина с упаковкой
800 мм
Масса брутто прибл. m
58 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Drainage
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
3 °C
Допустимая область применения
Макс. температура перекачиваемой жидкости, кратковременно до 3 мин. T
60 °C
Макс. допустимое давление в напорном трубопроводе P
1.7 бар
Кабель
Длина кабеля электропитания
10 м
Тип кабеля
H07RN-F
Сечение кабеля
3G1 мм²
Задвижка
С защитным контактом
