Центробежный насос Grundfos MTR 64-3/3 A-F-A-HUUV

MTR 64-3/3 A-F-A-HUUV
MTR 64-3/3 A-F-A-HUUV
MTR 64-3/3 A-F-A-HUUV
MTR 64-3/3 A-F-A-HUUV
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
539​ 941 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
30 - 84 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
85.36 - 53.68 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
18.5 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
полупогружной
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
-10 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+90 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
многоступенчатый
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2940-2950 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
167 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
98513740
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29
Подходит для
  • Механическая обработка
  • Лакокрасочные системы
  • Фильтрация
  • Промывание и очистка

Насосы для хладагента и конденсата

MTR 64-3/3 A-F-A-HUUV

Многоступенчатый погружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:

  • Монтажная длина согласно стандарту DIN 5440.
  • Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
  • Торцевое уплотнение вала согласно стандарту EN 12756.
  • Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
Глубина погружения:  332 мм

Система управления:
Frequency converter:  Отсут.

Жидкость:
Рабочая жидкость:  Вода
Диапазон температур жидкости:  -10 .. 90 °C
Температура перекачиваемой жидкости:  20 °C
Плотность:  998.2 кг/м³

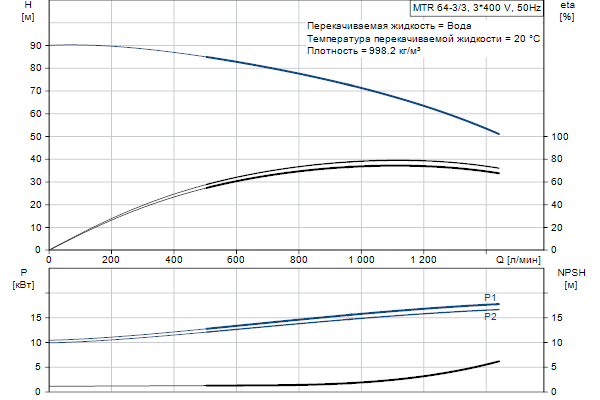

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:  2934 об/м
Номинальный расход:  1070 л/мин
Номинальный напор:  68 м
Кол-во камер:  3
Дренаж обратно в бак:  Нет
Расположение насоса при монтаже:  ВЕРТИКАЛЬН.
Код торцевого уплотнения вала:  HUUV
Допуски по рабочим хар-кам:  ISO9906:2012 3B

Материалы:
Корпус головной части:  Чугун
Корпус головной части, EN/DIN:  EN 1561 EN-GJL-200
Головная часть насоса:  ASTM A48-25B
Рабочее колесо:  Нержавеющая сталь
Рабочее колесо, EN/DIN:  EN 1.4301
Рабочее колесо, AISI/ASTM:  AISI 304

Монтаж:
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

Технические данные
Скорость насоса, при которой расчитаны его характеристики
2934 об/м
Номинальный расход
1070 л/мин
Номинальный напор
68 м
Кол-во камер
3
Число рабочих колес с уменьшенным диаметром
0
Дренаж обратно в бак
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Код торцевого уплотнения вала
HUUV
Допуски по рабочим хар-кам
ISO9906:2012 3B
Тип исполнения
A
Модель
B
Материалы
Корпус головной части
Чугун
Корпус головной части, EN/DIN
EN 1561 EN-GJL-200
Головная часть насоса
ASTM A48-25B
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A

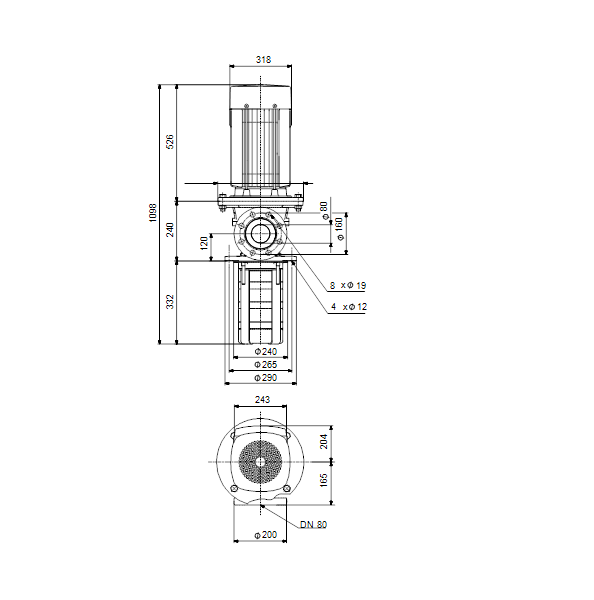

Монтаж
Maximum ambient temperature
60 °C
Макс. рабочее давление
25 бар
Макс. давление при заданной темп-ре
25 бар / 90 °C
Размер напорного патрубка
DN 80
Погружная часть
332 мм
Допустимое давление
PN 40
Размер фланца электродвигателя
FF300
Код присоединения
F
Жидкость
Плотность
998.2 кг/м³

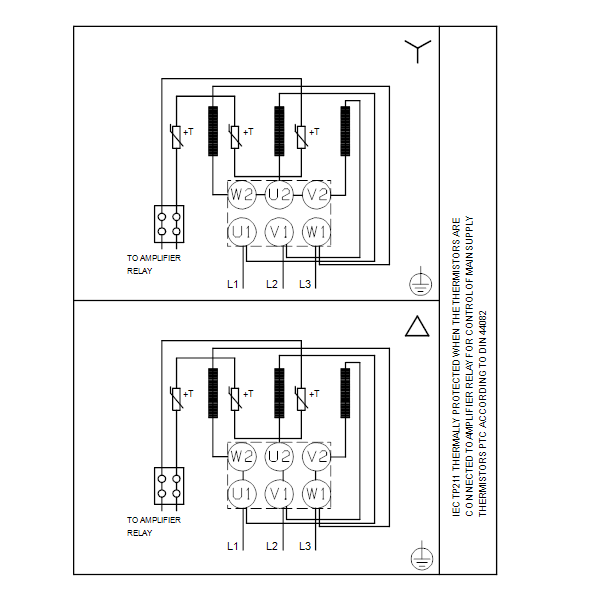

Данные электрооборудования
Стандарт электродвигателя
IEC
Тип электродвигателя
160LB
Класс энергоэфф-ти
IE3
Частота питающей сети
50 Hz
Suitable for 50/60 Hz
Нет
Номинальный ток
34,5-32,5/20,0-18,8 A
Пусковой ток
830-980 %
Cos фи - характеристика мощности
0.89-0.85
Номинальная скорость
2940-2950 об/м
Энергоэффективность
IE3 92,4%
Эффективность электродвигателя при полной нагрузке
92.4-92.4 %
Эффективность двигателя при 3/4 нагрузки
93.2 %
Эффективность электродвигателя при 1/2 нагрузки
93.2 %
Количество полюсов
2
Защита электродвигателя
PTC
Номер электродвигателя
85U17528
Система управления
Преобразователь частоты
Отсут.
Спецификации
EAN код
5711496394621
Положение клеммной коробки
6
Минимальный индекс эффективности, MEI ≥
0.70
Вес(Брутто)
193 кг
Объем поставки
0.34 м³
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413707500
