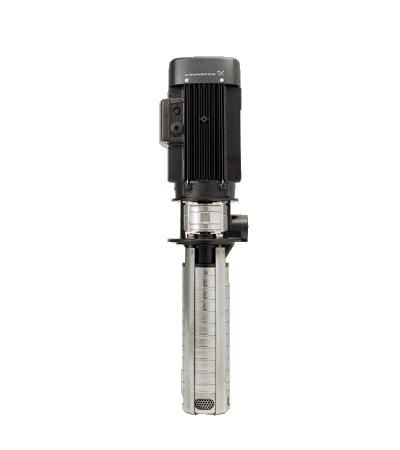

Vertical multistage centrifugal pump designed for tank top mounting and for pumping of cooling lubricants and cutting oils for machine tools, cooling applications, industrial liquid transfer and similar applications.
MTR 8-25/25 A-W-A-HUUV
Многоступенчатый погружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях.
Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
Монтажная длина согласно стандарту DIN 5440.
Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
Торцевое уплотнение вала согласно стандарту EN 12756.
Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
Глубина погружения:
844 мм
Система управления:
Frequency converter:
Отсут.
Жидкость:
Рабочая жидкость:
Вода
Диапазон температур жидкости:
-10 .. 90 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Технические данные:
Скорость насоса, при которой расчитаны его характеристики:
2920 об/м
Номинальный расход:
133 л/мин
Номинальный напор:
205.2 м
Кол-во камер:
25
Дренаж обратно в бак:
Нет
Расположение насоса при монтаже:
ВЕРТИКАЛЬН.
Код торцевого уплотнения вала:
HUUV
Допуски по рабочим хар-кам:
ISO9906:2012 3B
Материалы:
Корпус головной части:
Чугун
Корпус головной части, EN/DIN:
EN 1561 EN-GJL-200
Головная часть насоса:
ASTM A48-25B
Рабочее колесо:
Нержавеющая сталь
Рабочее колесо, EN/DIN:
EN 1.4301
Рабочее колесо, AISI/ASTM:
AISI 304
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат
Технические данные
Скорость насоса, при которой расчитаны его характеристики
2920 об/м
Номинальный расход
133 л/мин
Номинальный напор
205.2 м
Кол-во камер
25
Число рабочих колес с уменьшенным диаметром
0
Дренаж обратно в бак
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Код торцевого уплотнения вала
HUUV
Допуски по рабочим хар-кам
ISO9906:2012 3B
Тип исполнения
A
Модель
A
Материалы
Корпус головной части
Чугун
Корпус головной части, EN/DIN
EN 1561 EN-GJL-200
Головная часть насоса
ASTM A48-25B
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Maximum ambient temperature
60 °C
Макс. рабочее давление
25 бар
Макс. давление при заданной темп-ре
25 бар / 90 °C
Размер напорного патрубка
1 1/4 inch
Погружная часть
844 мм
Размер фланца электродвигателя
FF265
Код присоединения
W
Жидкость
Плотность
998.2 кг/м³

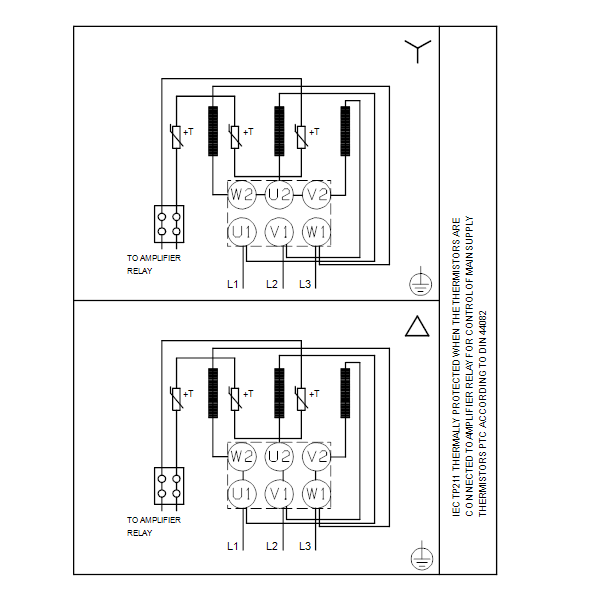

Данные электрооборудования
Стандарт электродвигателя
IEC
Тип электродвигателя
132SB
Класс энергоэфф-ти
IE3
Частота питающей сети
50 Hz
Suitable for 50/60 Hz
Нет
Номинальный ток
14,4-14,0/8,30-8,10 A
Пусковой ток
780-910 %
Cos фи - характеристика мощности
0.88-0.82
Номинальная скорость
2910-2920 об/м
Энергоэффективность
IE3 90,1%
Эффективность электродвигателя при полной нагрузке
