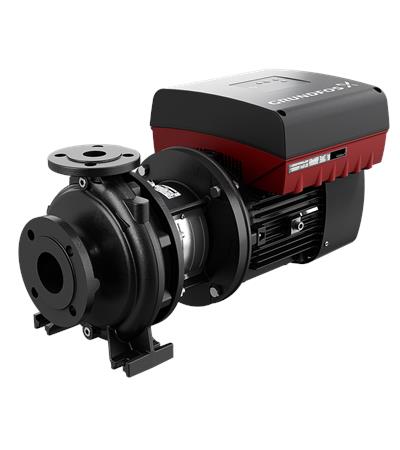

Консольно-моноблочные насосы одностороннего всасывания по EN 733 с двигателем MGE
NBE 80-160/146 AF2ABAQE
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов.
Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756.
Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Система управления:
Frequency converter:
Встроен.
Жидкость:
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Технические данные:
Скорость насоса, при которой расчитаны его характеристики:
1470 об/м
Номинальный расход:
86.48 м³/ч
Номинальный напор:
5.036 м
Текущий диаметр рабочего колеса:
146 мм
Nominal impeller diameter:
160
Тип установки уплотнения:
Одинарное
Код торцевого уплотнения вала:
BAQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B2
Конструкция подшипника:
Стандарт.
Материалы:
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат
Технические данные
Скорость насоса, при которой расчитаны его характеристики
1470 об/м
Номинальный расход
86.48 м³/ч
Номинальный напор
5.036 м
Максимальный напор
6.5 м
Текущий диаметр рабочего колеса
146 мм
Nominal impeller diameter
160
Тип установки уплотнения
Одинарное
Диаметр вала
24 мм
Код торцевого уплотнения вала
BAQE
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Тип исполнения
A
Конструкция подшипника
Стандарт.
Материалы
Изнашиваемое кольцо
Brass
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Вал
AISI 304
Shaft
EN 1.4301
Код материала
A
Код резины
E
Монтаж
Maximum ambient temperature
50 °C
Макс. рабочее давление
16 бар
Pipe connection standard
EN 1092-2
Размер всасывающего патрубка
DN 100
Размер напорного патрубка
DN 80
Допустимое давление
PN 16
Pump housing with feet
Да
Support block
N
Код присоединения
F2
Жидкость
Плотность
998.2 кг/м³
Данные электрооборудования
Класс энергоэфф-ти
IE5
Частота питающей сети
50 Hz
Номинальный ток
2.90-2.50 A
Cos фи - характеристика мощности
0.93
Номинальная скорость
180-2000 об/м
Энергоэффективность
88.0%
Эффективность электродвигателя при полной нагрузке
