Центробежный насос Wilo Atmos GIGA-N 32/125-4/2

Atmos GIGA-N 32/125-4/2
Atmos GIGA-N 32/125-4/2
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-Atmos GIGA-N
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
по запросу
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
3 - 38 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
30.1853 - 21.953 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
4 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
-20 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+140 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
горизонтальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 55
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
128 кг
Длина
935 мм
Ширина
390 мм
Высота
387 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
6086296
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Одноступенчатый центробежный насос в качестве насоса на фундаментной раме согласно стандарту EN 733, с осевым всасывающим патрубком и радиальным напорным патрубком, для установки на фундаменте. Насос с опорой и прифланцованной опорой подшипника, муфтой, кожухом муфты и электродвигателем установлены на общей фундаментной раме.

Электродвигатель IEC с 3 термодатчиками. Уплотнение вала посредством независимого от направления вращения сильфонного скользящего торцевого уплотнения. Корпус из серого чугуна, вал из нержавеющей стали, рабочее колесо из серого чугуна. Серийное катафорезное покрытие всех погружаемых в среду литых компонентов.

Варианты муфты:

  • Сменная муфта (стандартный уровень)
  • Эластичная муфта (вариант Р5, по сниженной цене)

Варианты рабочего колеса (с доплатой):

  • Бронза
  • Нержавеющая сталь

УВЕДОМЛЕНИЕ

В эластичной муфте отсутствует проставка.

Сменная муфта представляет собой эластичную муфту с проставкой. Проставка снижает расходы на техническое обслуживание; при замене торцевого уплотнения не требуется повторное выравнивание электродвигателя.

Описание серии

Описание/конструкция

  • Одноступенчатый низконапорный центробежный насос в качестве насоса на опорной раме с осевыми всасывающими патрубками с прифланцованными опорами подшипника и осевым креплением для привода, подсоединенного упругой муфтой
  • Сменная муфта (втулочная муфта) в стандартном исполнении позволяет снять блок электродвигателя без демонтажа электродвигателя
  • Вариант ...-P5 без сменной муфты (по сниженной цене, см. прейскурант)
Преимущества серии

Стандартный насос для универсального применения и длительного срока службы.

Wilo-Atmos GIGA-N — модель начального уровня для насосов с сухим ротором. Большое разнообразие электродвигателей и материалов, а также широкий диапазон температур от –20 °C до +140 °C делают их универсальными для различных областей применения.

Насос, предназначенный для длительного режима работы, обеспечивает долгий срок службы благодаря коррозионно-стойкому покрытию и необслуживаемому шарикоподшипнику. Во время технического обслуживания сменная муфта обеспечивает максимально быструю замену торцевого уплотнения. Частоту вращения Wilo-Atmos GIGA-N можно регулировать с помощью преобразователя Wilo-EFC. Можно установить систему контроля температуры и вибрации подшипников насоса для раннего обнаружения возможных отказов.

Wilo предлагает дополнительные индивидуальные услуги от ввода в эксплуатацию до технического обслуживания, а благодаря универсальному и комплексному пакету WiloCare дистанционный контроль Wilo обеспечивает оптимальную надежность эксплуатации.

Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

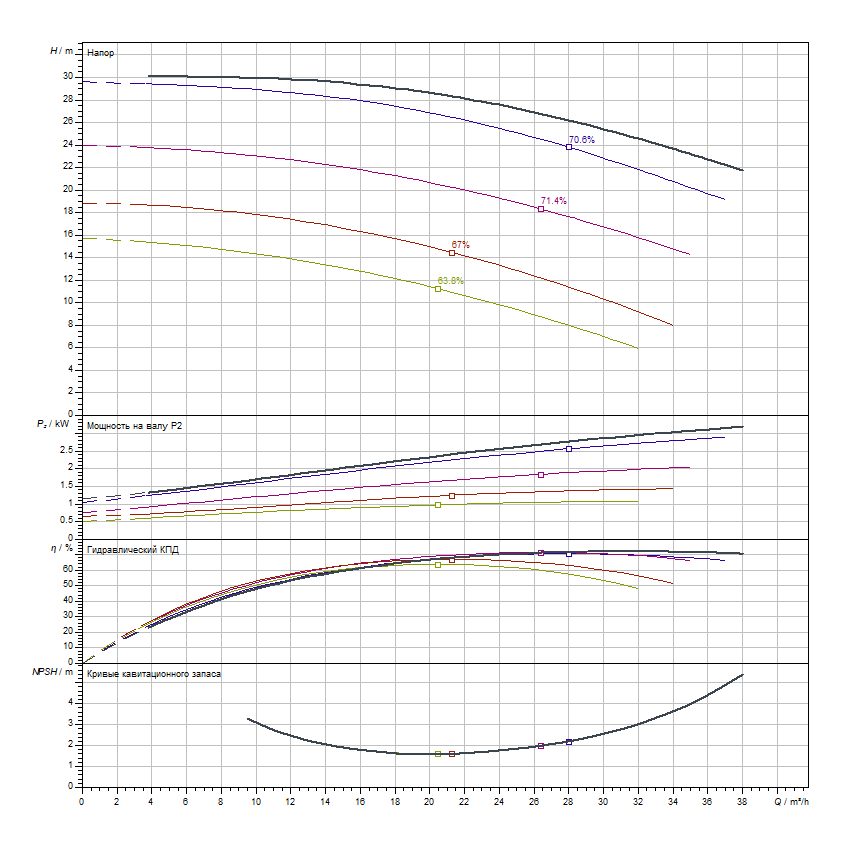

Гидравлические характеристики
Максимальное рабочее давление PN
16 бар
Температура окружающей среды мин. Tmin
-15 °C
Макс. температура окружающей среды Tmax
40 °C
Индекс минимальной эффективности (MEI)
0.4
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Номинальная мощность электродвигателя P2
4 кВт
Класс эффективности электродвигателя
IE3
Номинальный ток IN
7.59 А
Коэффициент мощности cos φ
0.80
Класс защиты электродвигателя
IP55
КПД электродвигателя ηm 50 % ηM 50%
88 Процент
КПД электродвигателя ηm 75 % ηM 75%
88.4 Процент
КПД электродвигателя ηm 100 % ηM 100%
88.4 Процент
Класс защиты
IP55
Установочные размеры
Патрубок на всас. стороне DNs
DN 50
Патрубок на напорн. стороне DNd
DN 32
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
AQ1EGG
Фонарь
Cast iron
Уплотнение вала
AQ1EGG
Данные об изделии
Изделие
Wilo
Обозначение изделия
Atmos GIGA-N 32/125-4/2
Номер EAN
4048482980447
Цвет
Зеленый
Минимальный объем заказа
1
Доступность на рынке
2019-03-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Специальный поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1200 мм
Высота с упаковкой
527 мм
Ширина с упаковкой
500 мм
Масса брутто прибл. m
139 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Propylene glycol
Максимальное рабочее давление p
16.0 бар
