Центробежный насос Wilo COR-1MVIE9502/1-GE

COR-1MVIE9502/1-GE
COR-1MVIE9502/1-GE
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-SiBoost Smart 1, Comfort-Vario COR-1 ...-GE, Comfort-Vario COR/T-1…-GE
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
по запросу
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 144 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
55.8655 - 16.8666 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
15  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+60 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
многоступенчатый
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
да
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
чугун
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
резьба
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
327 кг
Длина
1450 мм
Ширина
870 мм
Высота
1372 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2551695
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению с монтажом на фундаментной раме, с системой трубопроводов из нержавеющей стали, со всеми необходимыми измерительными и регулирующими устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, отелях, больницах, торговых комплексах (для данных целей следует предусмотреть установки с резервным насосом согласно DIN 1988 и DIN EN 806), а также на промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.

Особенности/Преимущества продукта

• Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенными частотными преобразователями с воздушным охлаждением

• Чрезвычайно широкий диапазон регулирования частотного преобразователя

• Встроенная полная защита электродвигателя посредством термодатчика PTC

• Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя

Оснащение/функция

1 насос серии MVIE (70 или 95) с регулированием частоты вращения посредством встроенного частотного преобразователя, установленного на регулируемую по высоте фундаментную раму из оцинкованной стали.

Все элементы конструкции, контактирующие с перекачиваемой жидкостью, устойчивы к коррозии

С напорной стороны:

• Запорная арматура

• Обратный клапан

• Мембранный напорный бак 8 л, PN 16

• Датчик давления 4…20 мА

• Манометр

На стороне всасывания:

• Датчик давления 4…20 мА

• Манометр

Установка монтируется на оцинкованной фундаментной раме с регулируемой по высоте вибропоглощающей опорой; с мембранным напорным баком (объем 8 л), включая проточную арматуру согласно стандарту DIN 4807, встроенным обратным клапаном, датчиками давления (4 – 20 мА) и манометром для автоматического управления системой с функцией p = постоянное или p = переменное. Бесступенчатая регулировка заданного значения напора нажимной кнопкой на частотном преобразователе. Автоматическое распознавание нулевой нагрузки и отключение. Встроенная защита электродвигателя с электронным контролем тока.

С ЖК-дисплеем для индикации статуса и фактического давления, управление с помощью нажимной кнопки для конфигурации уровня давления и стандартных настроек заданного значения, а также беспотенциальные контакты для обобщенной сигнализации неисправности и рабочего состояния.

Готовые кабельные соединения и готовность к подключению, соединение трубопроводами с запорной арматурой, установка на фундаментной раме с напорной стороны.

Описание серии

Описание/конструкция

Фундаментная рама: Из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, а также встроенным такелажными точками.

Разводка трубопроводов: с напорной стороны имеется комплексная система трубопроводов из нержавеющей стали, подходящая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов разработана в соответствии с общей гидравлической мощностью установки повышения давления.

Насосы: Применяется по одному насосу серий MVIE 70 и MVIE 95.

Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для всех насосов этих серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали/серого чугуна с катафорезным покрытием и допуском ACS (см. раздел «Описание материалов»).

Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком соответствия нормам DVGW или кольцевой задвижкой и обратным клапаном с допуском DVGW.

Мембранный напорный бак 8 л/PN 16 расположен на стороне конечного давления, оснащен мембраной из бутилкаучука, имеет допуск DVGW/KTW, отвечает требованиям Закона «о безопасности пищевых продуктов»; в целях осмотра и проверки оснащен запорным шаровым краном, системой дренажа и проточной арматурой с допуском DVGW/KTW согласно DIN 4807.

Контроль давления: 2 датчика давления 4…20 мА, расположенные на стороне всасывания и с напорной стороны.

Индикация давления: Манометр расположен на стороне всасывания и конечного давления.

Другие исполнения по запросу

Преимущества серии

Ваши преимущества

  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенным частотным преобразователем с воздушным охлаждением
  • Чрезвычайно широкий диапазон регулирования частотного преобразователя
  • Высокая энергоэффективность за счет оптимальной регулировки нагрузки благодаря возможности варьировать давление (p-v)
  • Встроенная полная защита электродвигателя посредством термодатчика PTC
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

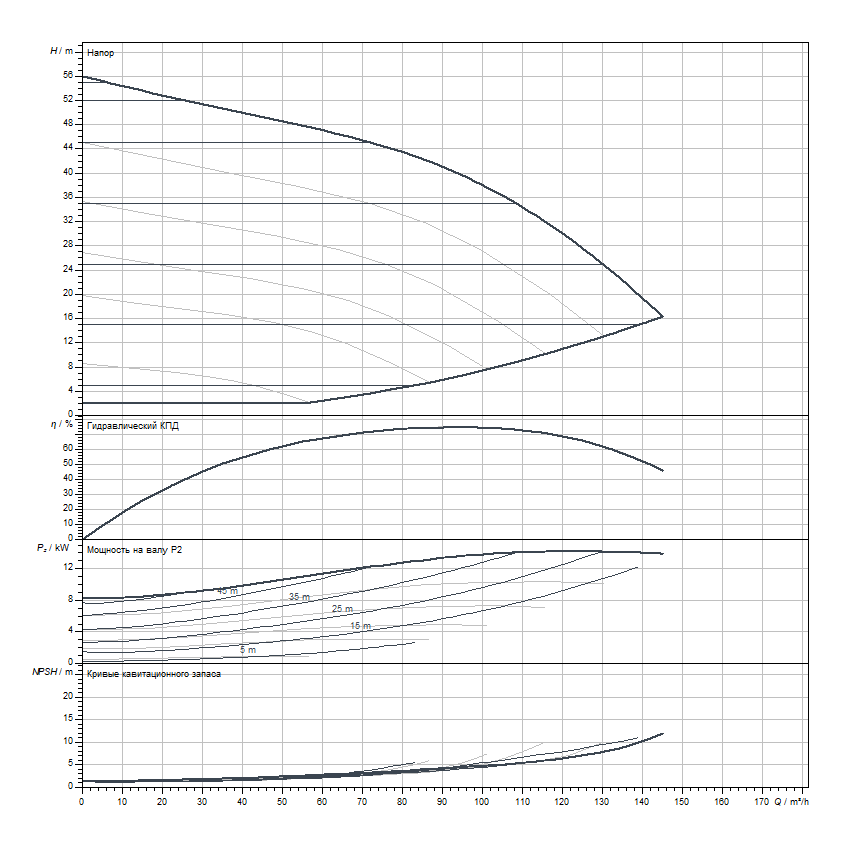

Гидравлические характеристики
Макс. рабочее давление p
16 бар
Патрубок на напорн. стороне DNd DNd
DN 100
Патрубок на всас. стороне DNs DNs
DN 100
Число ступеней
2
Количество резервных насосов
0
Количество рабочих насосов
1
Температура окружающей среды мин. Tmin
5 °C
Макс. температура окружающей среды Tmax
50 °C
Максимальное рабочее давление PN
16 бар
Давление на входе
10 бар
Данные электродвигателя
Допуск на колебание напряжения
400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Класс защиты
IP55
Номинальный ток IN
33.1 А
КПД электродвигателя ηm 100 % ηM 100%
90.7 Процент
Класс защиты электродвигателя
IP55
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
U3BE3GG
Материал уплотнения
EPDM
Уплотнение вала
U3BE3GG
Материал системы трубопроводов
Нержавеющая сталь
Данные об изделии
Изделие
Wilo
Обозначение изделия
COR-1MVIE9502/1-GE
Номер EAN
4048482968315
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2019-09-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1750 мм
Высота с упаковкой
1580 мм
Ширина с упаковкой
1000 мм
Масса брутто прибл. m
382 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
5 °C
