Центробежный насос Wilo COR/T-1 Helix VE404-GE

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики

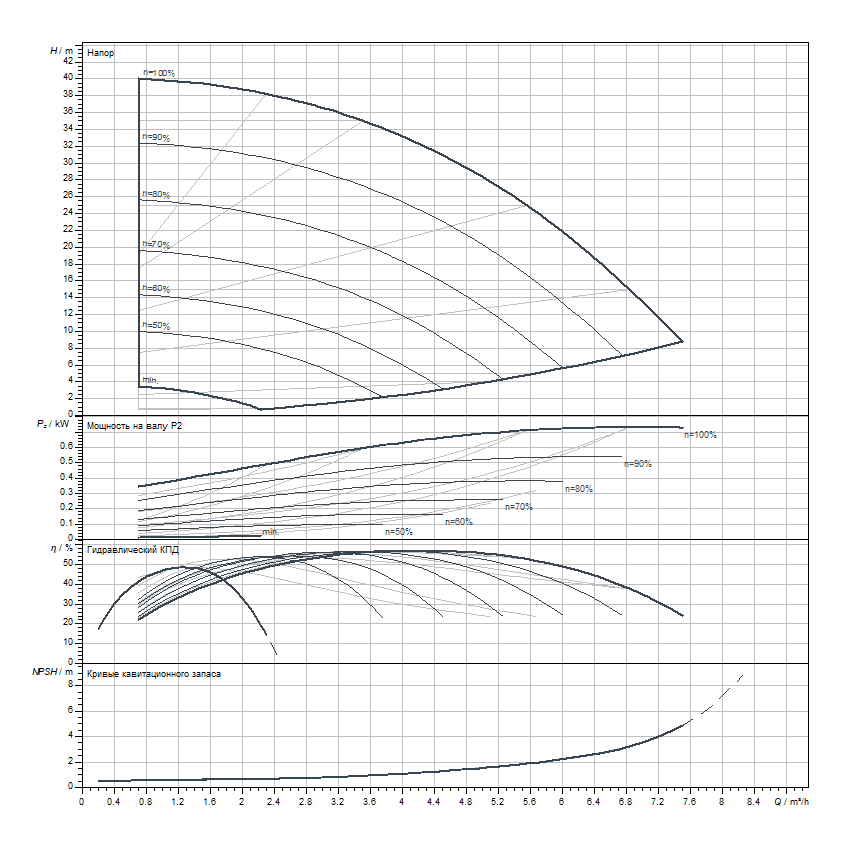

Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 7 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
40.1078 - 9.3743 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.75  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+5 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
3500 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
90 кг
Длина
1235 мм
Ширина
793 мм
Высота
1160 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2547962
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Компактная установка повышения давления с накопительным резервуаром для разделения систем (питьевая вода/питьевая вода или питьевая вода/непитьевая вода) согласно стандарту DIN 1988 и DIN EN 1717 (класс опасности воды — 5) для опосредованного подсоединения. Состоит из накопительного резервуара, поплавкового клапана, поплавкового выключателя, датчика сигналов защиты от сухого хода и нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором и встроенным частотным преобразователем с воздушным охлаждением. Готовая к подключению установка с системой трубопроводов на фундаментной раме из полиэтилена со всеми необходимыми измерительными и регулировочными устройствами.

Для разделения питьевой воды, а также полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

Особенности/преимущества продукции

  • Простая эксплуатация и настройка с помощью зеленой кнопки и дисплея
  • Допуск для питьевой воды для всех частей насоса, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлическая часть насоса серии Helix VE в сочетании со стандартными электродвигателями класса IE4 IEC, а также с плавным регулированием посредством встроенного частотного преобразователя
  • Широкий диапазон регулирования частотного преобразователя от 25 до макс. 60 Гц (в зависимости от версии)
  • Не зависящее от направления вращения скользящее торцовое уплотнение насосов
  • Встроенная полная защита электродвигателя посредством термодатчика PTC
  • Встроенная система распознавания отсутствия воды с автоматическим отключением в соответствии с мощностными характеристиками электроники регулирования электродвигателя
  • Детали, контактирующие с водой, не подвержены коррозии
  • Накопительный резервуар из полиэтилена (PE) с водосливом (HT) и шлицем для аварийного водослива согласно DIN EN 13077 (опционально дополняется переливным ящиком с защитой от грязи)
  • Приточный клапан для выравнивания стока, с заводской защитой от проворачивания
  • Гидравлика всей установки с улучшенными показателями по потере давления
  • Заводская проверка и предварительная настройка оптимального рабочего диапазона (включая протокол заводских испытаний)

Оснащение/ функции

  • Один насос серии Helix VE, со стандартным электродвигателем, эквивалентным IE4, и плавным регулированием посредством встроенного частотного преобразователя
  • Фундаментная рама из полиэтилена (РЕ)
  • Запорная арматура с напорной стороны
  • Обратный клапан на стороне всасывания
  • Мембранный напорный бак 8 л, PN 16, вкл. проточную арматуру согласно DIN 4807, напорная сторона
  • Датчик давления, напорная сторона
  • Манометр, напорная сторона
  • Датчик давления, сторона всасывания

Эта установка повышения давления Wilo по запросу может быть выполнена в виде отдельной системы с прибором управления Wilo-SCe.

Способы регулирования

  • Постоянное давление, переменное давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов

Электронный модуль предлагает различные защитные функции. К ним относится следующее:

  • Защита от перегрузки
  • Распознавание сухого хода
  • Пониженное или повышенное сетевое напряжение
  • Слишком высокая температура окружающей жидкости
  • Отсутствующая фаза
  • Заблокированный насос
  • Короткое замыкание

Сообщения об ошибках выводятся на дисплей.

Вход:

  • In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
  • In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В

Интерфейсы:

  • Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
  • Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
  • Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Рекомендуемые принадлежности (заказываются отдельно)

  • Гибкие соединительные трубопроводы или компенсаторы
  • Мембранный напорный бак
  • Переливной ящик с защитой от грязи

Применяемые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный бак/расширительные мембранные баки DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
  • Электромагнитная совместимость, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Преимущества серии

Ваши преимущества

  • Компактная, готовая к подключению установка для применения в любой сфере, где требуется разделитель систем посредством защитного устройства «Свободный сток» типа АВ согласно EN 13077
  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE со встроенными частотными преобразователями с воздушным охлаждением
  • Высокая энергоэффективность за счет оптимальной регулировки нагрузки благодаря возможности варьировать давление (p-v)
  • Низкая стоимость жизненного цикла благодаря новой конструкции Helix.
  • Удобный в использовании дисплей с технологией зеленой кнопки и полнотекстовым меню
  • Вставные IF-модули для быстрого обмена данными с системой управления зданием
