Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного или изменяемого перепада давления (Δp-c/ Δp-v). Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Конструкция
Одноступенчатый низконапорный центробежный насос
Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
Сильфонное скользящее торцовое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %
Серийное оснащение
Экран насоса для индикации следующих параметров:
Способ регулирования Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления)
заданное значение (напр., перепад давления или частота вращения);
сообщения об ошибках и предупреждения;
текущие значения (напр., потребляемая мощность, текущее значение датчика);
эксплуатационные данные (напр., количество часов работы, расход энергии);
данные о состоянии (например, состояние реле SSM и SBM);
данные об устройстве (напр., название насоса);
Режим работы (только для разветвленных трубопроводов: основной/резервный режим работы, режим совместной работы двух насосов)
Однокнопочная панель управления для следующих функций:
Насос Вкл./Выкл.
Установка заданного значения или числа оборотов
Выбор режима работы и способа регулирования
конфигурация рабочих параметров;
Квитирование ошибок
Дополнительные функции
Интерфейсы: управляющий вход «Выкл. по приоритету», аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-картой памяти Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
Трехфазный электродвигатель с частотным преобразователем
Встроенная система управления сдвоенными насосами
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
различные режимы работы для систем отопления (HV) или кондиционирования (AC);
Блокировка доступа к насосу
различные панели управления: стандартная/обслуживание
Принадлежности
Опорные блоки для крепления на фундаменте
IR-монитор;
IR-модуль;
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus
IF-модуль BACnet;
IF-модуль CAN
Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1
Описание серии
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
Торцевое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Фонарь
Муфта
Привод со встроенной электронной системой регулирования частоты вращения
Преимущества серии
Ваши преимущества
Экономия энергии за счет встроенной электронной системы регулировки мощности
Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
Простое управление благодаря проверенной технологии зеленой кнопки и дисплею
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Удобен в пользовании благодаря параметрам мощности и основным размерам согласно EN 733 (для стандартных насосов)
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

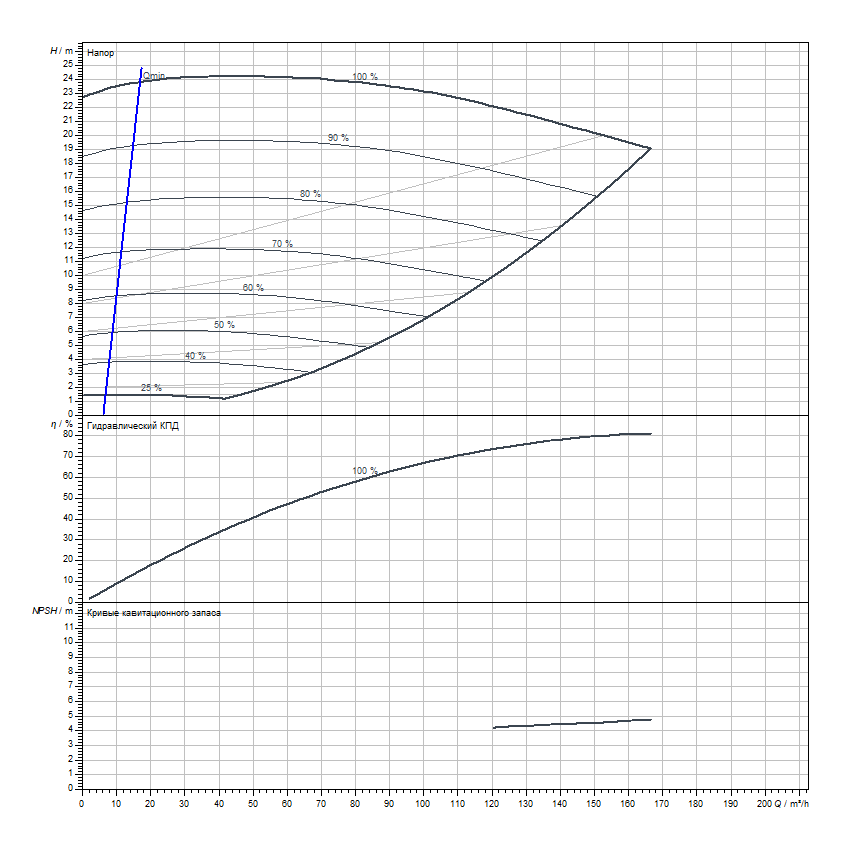

Гидравлические характеристики
Индекс минимальной эффективности (MEI)
0.4
Максимальное рабочее давление PN
16 бар
Указание по подбору оборудования
16 бар до 120 °C, 13 бар до 140 °C
Температура окружающей среды мин. Tmin
0 °C
Макс. температура окружающей среды Tmax
40 °C
Данные электродвигателя
Класс эффективности электродвигателя
IE4
Номинальная мощность электродвигателя P2
11 кВт
Номинальный ток IN
20 А
Частота вращения макс. nmax
2900 об/мин
Создаваемые помехи
EN 61800-3
Помехозащищенность
EN 61800-3
Класс защиты электродвигателя
IP55
Защита электродвигателя
Материалы
Вал
Нержавеющая сталь
Уплотнение вала
AQ1EGG
Фонарь
Cast iron
Допустимые жидкости (другие жидкости по запросу)
Вода систем отопления (согласно VDI 2035)
да
Масляный теплоноситель
Специальное исполнение за дополнительную плату
Охлаждающая/холодная вода
да
Водогликолевые смеси (при 20 – 40 об. % гликоля и температуре перекачиваемой жидкости ≤ 40 °C)
