Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с мокрым ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
Самоохлаждающаяся в процессе эксплуатации конструкция
Допуск KTW/WRAS для всех деталей, контактирующих с перекачиваемой жидкостью
Насос серии Multivert MVIS в сочетании с трехфазными электродвигателями с мокрым ротором для практически бесшумной работы
Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
Детали, контактирующие с водой, не подвержены коррозии
Полностью электронный регулятор Economy (ER1) с регулирующей электроникой, светодиодами для индикации состояния установки, цифровыми вводами и выводами
Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
Высоконапорный центробежный насос из нержавеющей стали серии MVIS
Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Запорная арматура с напорной стороны
Обратный клапан с напорной стороны
Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
Манометрический выключатель (6/10/16 бар), с напорной стороны
Манометр, напорная сторона
Автоматическая система управления насосом посредством полностью электронного
регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, цифровых вводов и выводов
Управление/индикация
Полностью электронный регулятор Economy (ER1), состоящий из внутреннего источника питания, регулирующей электроники, цифровых вводов и выводов
Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
Настройка режима работы насоса с помощью переключателя H-0-A
Главный выключатель
Регулирование
Автоматическое двухпозиционное регулирование для насоса с фиксированным числом оборотов
Управление насосом осуществляется посредством манометрического выключателя, в зависимости от регулируемых величин давления: постоянное, p-c, или посредством поплавкового выключателя — в зависимости от уровня наполнения
Возможность свободного выбора режима работы насоса (ручной, выкл., автоматический)
Автоматический тестовый режим насоса (функция кратковременного включения насоса):
Возможность активирования
Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки (WSK)), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»
Контроль
Встроенная система контроля подачи питания на электродвигатель с преобразователем или
внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Опциональная защита от сухого хода посредством электродов и реле уровня
Интерфейсы
Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
Ввод для контакта защиты от сухого хода
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
Защита от сухого хода SK 277, реле уровня SR-NW
Манометрический выключатель, сигнализация рабочего состояния
Опциональный комплект WMS для защиты от сухого хода
Гибкие соединительные трубопроводы или компенсаторы
Приемный резервуар в качестве разделителя систем
Мембранный напорный резервуар
Применимые стандарты
Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
Электрическое оснащение машин EN 60204-1
EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3

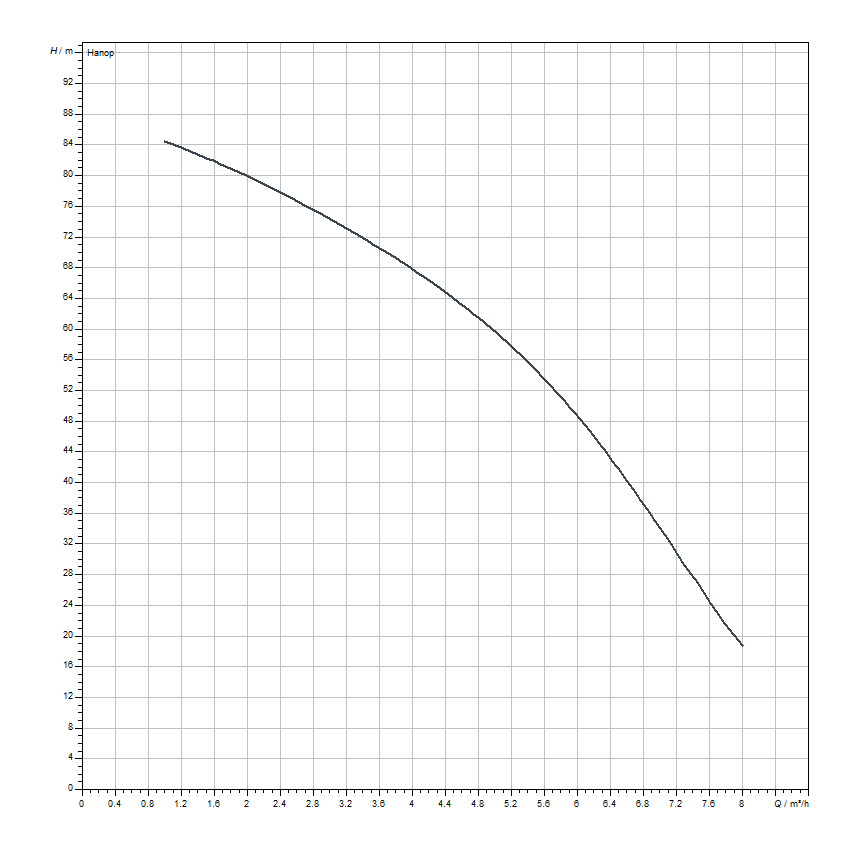

Описание серии
Описание/конструкция
Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали (включая виброгасители), с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (серия MVIS), полностью смонтированный и готовый к подключению прибор управления ER-1, а также электронную систему отключения при недостатке воды.
Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1
Преимущества серии
Ваши преимущества
Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором
Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
Надежность в эксплуатации благодаря применению насосов серии MVIS в сочетании с прибором управления ER-1
