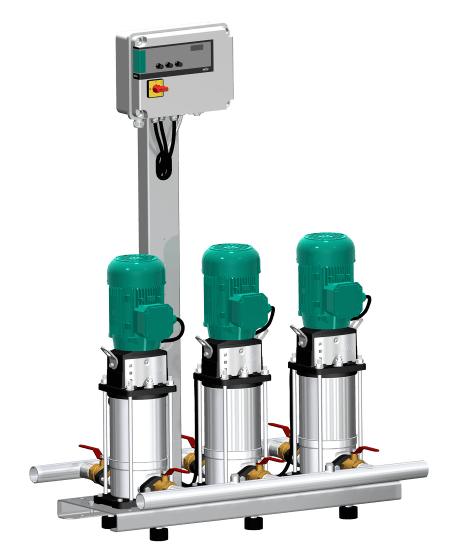

Центробежный насос Wilo Economy CO-2 HELIX V418/CE

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 13 м3

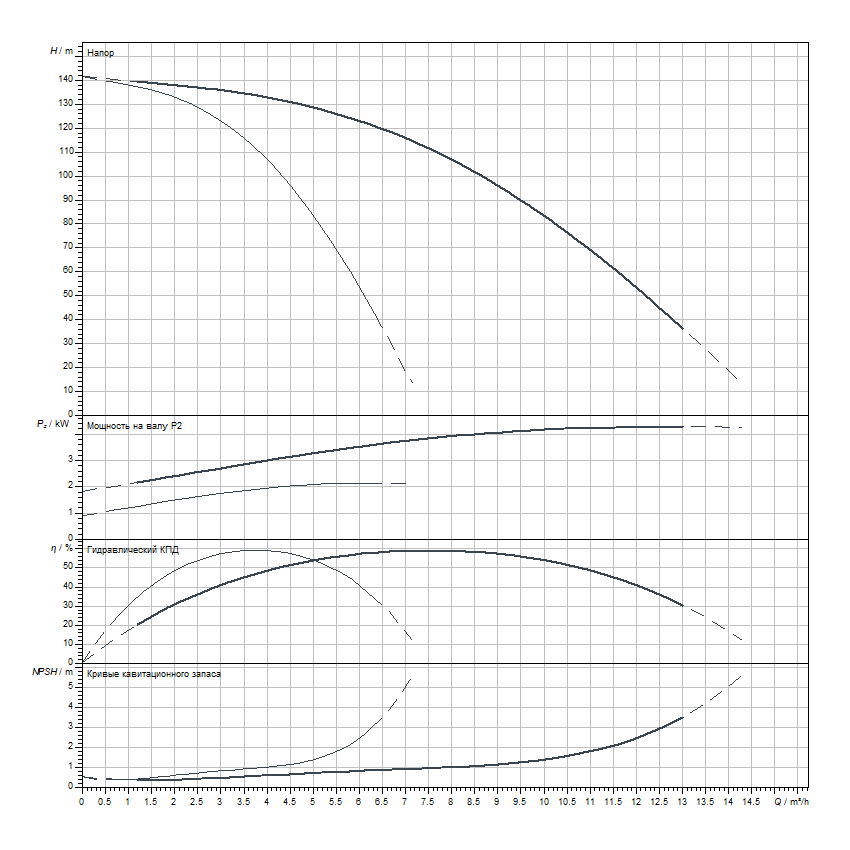

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
141.141 - 37.0547 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
2.2 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+70 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
2
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Массо-габаритные характеристики
Масса
141 кг
Длина
600 мм
Ширина
580 мм
Высота
1487 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2451910
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению, установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах, а также на различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.



Особенности/преимущества продукции

  • Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями класса IE3 IEC
  • Уплотнение вала посредством не зависящего от направления вращения скользящего торцевого уплотнения в картриджном исполнении для простого технического обслуживания
  • Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцевому уплотнению
  • Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
  • Гидравлическая часть всей установки с улучшенными показателями по потере давления
  • Детали, контактирующие с водой, не подвержены коррозии
  • Полностью электронный регулятор Economy (CE) с микропроцессором и светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)



Оснащение/ функции

  • Высоконапорные центробежные насосы из нержавеющей стали серии Helix V
  • Фундаментная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный бак 8 л, PN 16, вкл. проточную арматуру, соответствующую стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

регулятора Economy (СЕ) в корпусе из поликарбоната светло-серого цвета (прямой пуск) или в корпусе из листовой стали (пуск по схеме переключения со звезды на треугольник), покрытой структурным лаком RAL 7035, класс защиты IP54; состоит из внутреннего источника управляющего напряжения, микропроцессора, аналоговых и цифровых вводов и выводов



Управление/индикация

  • Полностью электронный регулятор Economy (CE), состоящий из внутреннего источника питания с микропроцессором и светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
  • Настройка рабочих параметров посредством потенциометра
  • Настройка режима работы насоса и квитирование сообщений о неисправности посредством выключателя H-0-A (ручной-0-автоматика)
  • Светодиодный дисплей (3 х 7 сегментов, буквенно-цифровой) для индикации заданного давления, параметров регулятора и сообщений об ошибках
  • Светодиоды для индикации состояния установки (напряжение сети/работа/неисправность/отсутствие воды)
  • Запираемый на ключ главный выключатель



Регулирование

  • Полностью автоматическое управление насосом с фиксированной частотой вращения посредством сравнения заданных и фактических значений
  • Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Автоматический тестовый режим насоса (функция кратковременного включения насоса):
    • активируется посредством микропереключателя
    • Промежуток времени между двумя тестовыми режимами составляет шесть часов
  • Отключение при нулевой нагрузке в зависимости от значения давления или по времени
  • Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя, автоматический сброс), «0» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)



Контроль

  • Контроль целостности кабеля на участке датчика
  • Контроль пропадания фазы
  • Система контроля тока электродвигателя посредством преобразователя в приборах с прямым пуском
  • В устройствах с прямым пуском защита кабелей питания насоса посредством линейного автомата защиты, в устройствах с пуском по схеме переключения со звезды на треугольник — с помощью плавких предохранителей и комбинации контактора с защитным реле электродвигателя
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
  • Вход для подключения защитного контакта обмотки (WSK) или обобщенной сигнализации неисправности (SSM) насоса в установках с пуском по схеме переключения со звезды на треугольник
  • Контроль разрыва трубопровода



Интерфейсы

  • Сухой контакт для обобщенной сигнализации неисправности (SSM)
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки (функция активируется посредством микропереключателя)



Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
  • Реле изменения значения для PTC защиты электродвигателя
  • Раздельная сигнализация рабочего состояния/неисправности и сигнализация отсутствия воды
  • Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
  • Устройство плавного пуска для насосов пиковой нагрузки
  • Подключение к системам управления зданием согласно VDI 3814



Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Накопительный резервуар в качестве разделителя систем
  • Мембранный напорный бак
  • Резьбовые крышки на системах с резьбовыми накопительными трубопроводами



Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный бак/расширительные мембранные баки DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
  • Электромагнитная совместимость, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Преимущества серии

Ваши преимущества

  • Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями класса IE3 IEC
  • Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
  • Детали, контактирующие с водой, не подвержены коррозии
  • Простая настройка и надежность в эксплуатации благодаря использованию устройства управления CE
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
