Центробежный насос Wilo Helix EXCEL 418-1/25/E/KS

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании

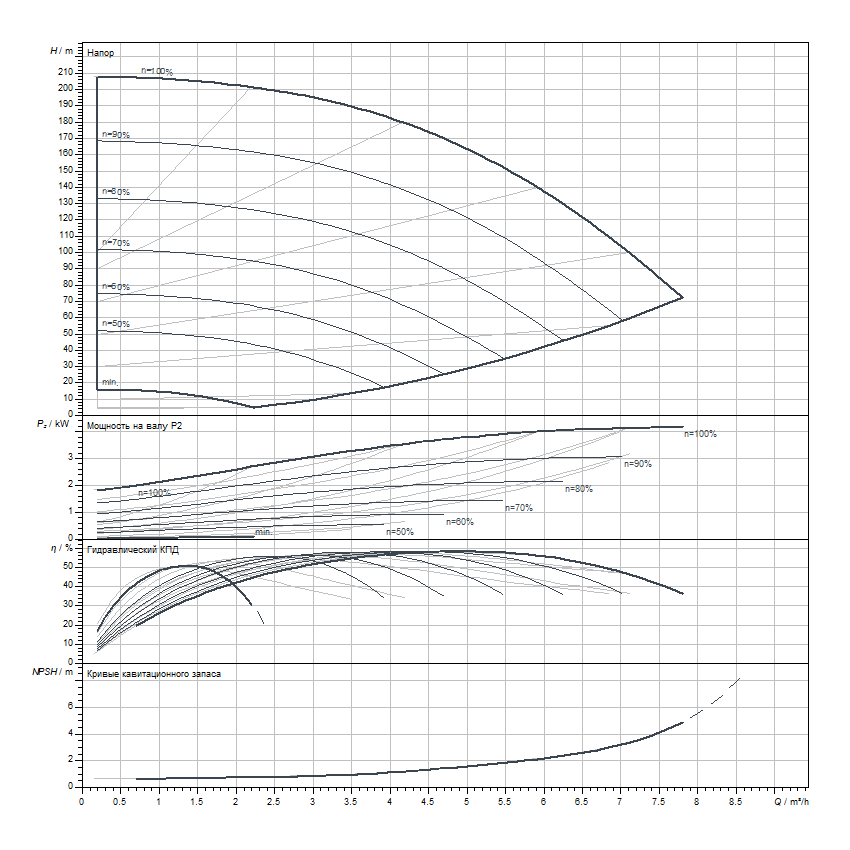

Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 7 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
207.772 - 72.5214 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
4.2  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
-30 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+120 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
3500 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 55
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
71 кг
Длина
250 мм
Ширина
212 мм
Высота
1441 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
4171966
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Высокоэффективный высоконапорный центробежный насос, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и ПИД-регулятор.

Способы регулирования

  • «Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы
  • Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
  • ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов

Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.

Вход:

  • In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
  • In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В

Выход:

  • Выход напряжения +24 В с макс. силой контакта 50 мА
  • Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности
  • Внешн. Режим вкл/выкл. Инфракрасная связь
  • Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием

Особенно простая установка параметров и простая эксплуатация электронного модуля обеспечиваются благодаря технологии зеленой кнопки и дисплею. Насос оснащен высокоэффективным защитным кожухом муфты. Специальные встроенные рым-болты обеспечивают простоту установки насоса. Промежуточные подшипники гидравлической части и коррозионно-стойкий вал с втулкой из нержавеющей стали обеспечивают долгий срок службы.

Насос подходит для использования в системах водоснабжения и повышения давления, в промышленных циркуляционных установках, а также в контурах очистки технологической воды и в закрытых контурах охлаждения. Кроме того, его можно применять в моечных установках, а также для ирригации.

Особенности/преимущества продукции

  • Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
  • Простая эксплуатация и настройка с помощью зеленой кнопки с функцией блокировки и с помощью экрана
  • Высокоэффективная гидравлическая часть 2D-/3D, сваренная лазером, с оптимизацией по КПД (с оптимизацией расхода и отвода газов)
  • Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
  • Корпус насоса, оптимизированный по расходу и NPSH
  • Конструкция, удобная для технического обслуживания
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)

Комплект поставки

  • Высоконапорный центробежный насос Wilo-Helix EXCEL
  • Инструкция по монтажу и эксплуатации
  • Wilo-Helix EXCEL 2, 4, 6, 10, 16 PN 16, исполнение с овальными фланцами: Овальные ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями

Указания относительно типа

  • Вся серия Helix EXCEL оснащена удобными для пользователя торцевыми уплотнениями в виде картриджа X-Seal (с серийным торцевым уплотнением), облегчающими и ускоряющими проведение технического обслуживания.
  • Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.
  • Благодаря разборной муфте можно заменять торцевое уплотнение без демонтажа электродвигателя (при ≥ 5,5 кВт)
  • Дополнительные, вставные IF-модули
  • Датчики предлагаются в качестве дополнительных принадлежностей.
  • Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.

Описание серии

Материалы

Helix EXCEL 2, 4, 6, 10, 16:

Стандартное исполнение

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Рабочие колеса, ступенчатый корпус и ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под уплотнением вала 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)

Helix EXCEL 22, 36, 52:

Стандартное исполнение

  • Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободные фланцы из серого чугуна EN-GJS 250 с катафорезным покрытием, для Helix V 22/EN-GJS 400 для Helix EXCEL 36-52.
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4409 (AISI 316L), свободные фланцы из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix EXCEL 22/EN-GJS-400 для Helix EXCEL 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под уплотнением вала 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)
Преимущества серии

Ваши преимущества

  • Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
  • Интегрированное электронное регулирование благодаря «High Efficiency Drive»
  • Простое управление благодаря проверенной технологии зеленой кнопки и наглядному ЖК-дисплею
  • Удобные для пользователя скользящие торцевые уплотнения в виде картриджа X-Seal и разборная муфта (от 5,5 кВт) для быстрого технического обслуживания
  • Гибкая интеграция в автоматизированную систему управления зданием
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)
