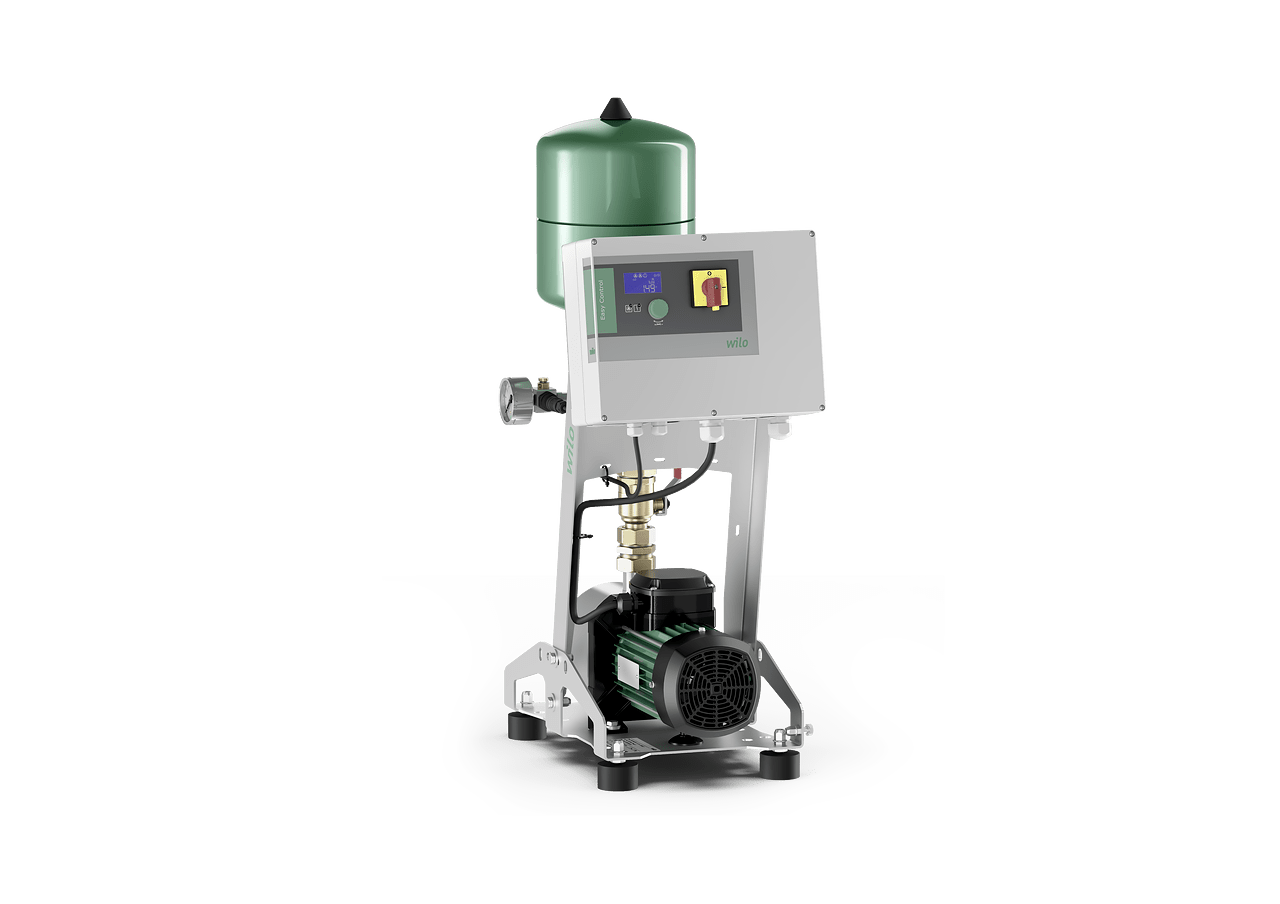

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих, параллельно подключенных, горизонтальных высоконапорных центробежных насосов из нержавеющей стали. Готовность к подключению с монтажом на опорной раме, с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой, технологической, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/преимущества продукции
Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравликой из нержавеющей стали
Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
Допуск для питьевой воды (ACS и перечень UBA) для насосов с компонентами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
Оснащение/ функции
1 насос CH1-L на установку
Компоненты, контактирующие с перекачиваемой жидкостью, коррозионностойкие
Гальванически оцинкованная фундаментная рама с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
Запорный вентиль на стороне всасывания и напорной стороне каждого насоса
Обратный клапан с напорной стороны
Датчик давления со стороны отводящего трубопровода
Опционально — манометр, на стороне всасывания
Манометр со стороны отводящего трубопровода
Мембранный напорный бак (8 л/PN 10)
Опционально — защита от сухого хода
Регулятор EC с пластиковым корпусом IP54, состоит из внутреннего сетевого блока, микропроцессора, модулей аналоговых и цифровых вводов и выводов
Эксплуатация/индикация
Полностью электронный Easy Controller с внутренним сетевым блоком, микропроцессором, аналоговыми и цифровыми вводами и выводами для управления и связи одинарных насосов с регулируемой частотой вращения электродвигателя
Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
Настройка заданного значения, рабочие параметры и квитирование сообщений о неисправности посредством технологии зеленой кнопки
ЖК-дисплей (с подсветкой) для индикации эксплуатационных параметров, параметров регулятора, эксплуатационного состояния насоса, фактического давления, сообщений об ошибках и протокола процесса
Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/превышение давления)
Фиксируемый главный выключатель
Символьное меню
Блокировка настроек параметров
Эксплуатация выбирается с резервным насосом или без него
Счетчик часов работы для каждого насоса
Счетчик часов работы для всей установки
Счетчик включений/выключений сети для каждой установки
Протокол неисправностей для последних 9 событий
Принадлежности
Принадлежности можно заказывать дополнительно. Установка возможна на заводе-изготовителе или позднее, после выяснения технических вопросов.
Опциональный комплект WMS для защиты от сухого хода
Гибкие соединительные трубопроводы или компенсаторы
Описание серии
Описание/конструкция
Фундаментная рама: гальванически оцинкованная с регулируемыми по высоте вибропоглощающими опорами для полной изоляции корпусного шума; другие исполнения — по запросу
Система трубопроводов: вся система трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в инженерном обеспечении сооружений; размеры системы трубопроводов должны быть рассчитаны в соответствии с общей гидравлической мощностью установки повышения давления
Насосы: 1 – 2 или 3 параллельно подключенных насоса серии CH1-L 2.., 4.., 6, 10..; 16..; все компоненты этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301/1.4404
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен запорным клапаном или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном
Мембранный напорный бак 8 л/PN 10 с мембраной из бутилкаучука на стороне конечного давления, полностью безопасен в соответствии с требованиями к обеспечению безопасности пищевой продукции; для испытаний и осмотров оснащен запорным шаровым краном, а также дренажом и проточной арматурой согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для активации центрального регулятора EC
Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера EC
Контроллер: в серийном исполнении установка оснащается регулятором EC
Преимущества серии
Ваши преимущества
Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравлической частью из нержавеющей стали
Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
Разрешение к применению в питьевом водоснабжении (ACS и KTW) для насосов с элементами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

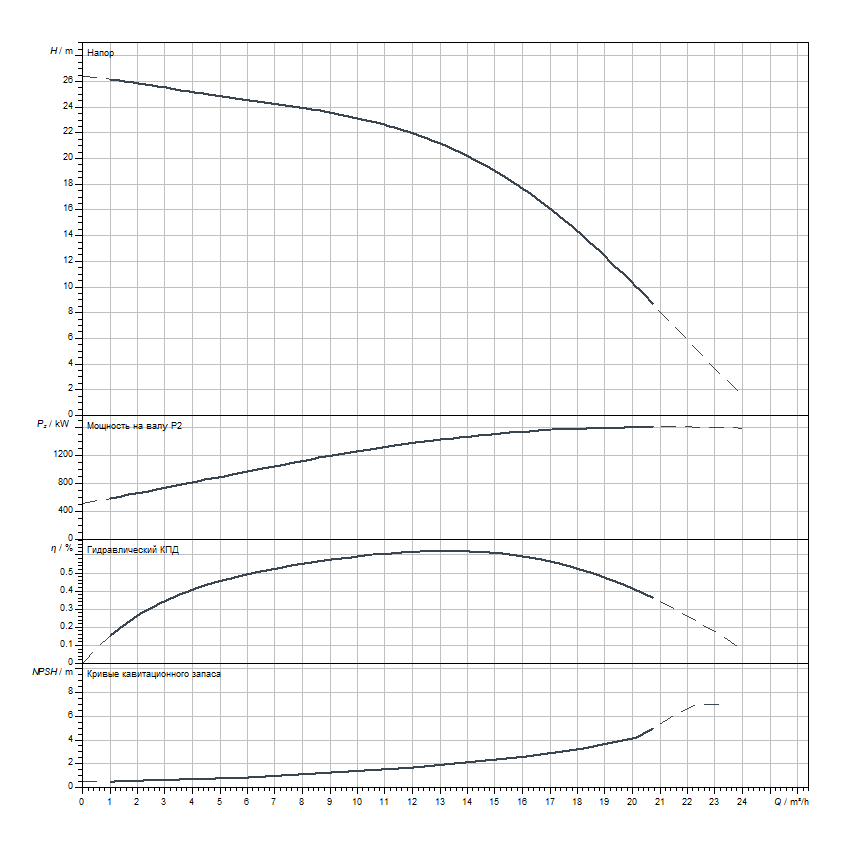

Гидравлические характеристики
Давление на входе
6 бар
Макс. рабочее давление p
10 бар
Патрубок на напорн. стороне DNd DNd
G 2
Патрубок на всас. стороне DNs DNs
G 2
Количество резервных насосов
0
Количество рабочих насосов
1
Температура окружающей среды мин. Tmin
5 °C
Макс. температура окружающей среды Tmax
40 °C
Максимальное рабочее давление PN
10 бар
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Номинальный ток IN
3.3 А
Класс защиты
IP55
КПД электродвигателя ηm 50 % ηM 50%
83.3 Процент
КПД электродвигателя ηm 75 % ηM 75%
84.5 Процент
КПД электродвигателя ηm 100 % ηM 100%
84.2 Процент
Класс защиты электродвигателя
IP55
Класс защиты прибора управления
IP54
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
BQ1E3GG
Материал уплотнения
EPDM
Материал системы трубопроводов
1.4301/CW617N
Уплотнение вала
BQ1E3GG
Данные об изделии
Изделие
Wilo
Обозначение изделия
ISAR MODH1-1CH1-L-1602/EC
Номер EAN
4062679121994
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2021-04-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1100 мм
Высота с упаковкой
1165 мм
Ширина с упаковкой
1050 мм
Масса брутто прибл. m
67 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
5 °C
Оформление заказа
Центробежный насос Wilo ISAR MODH1-1CH1-L-1602/EC
