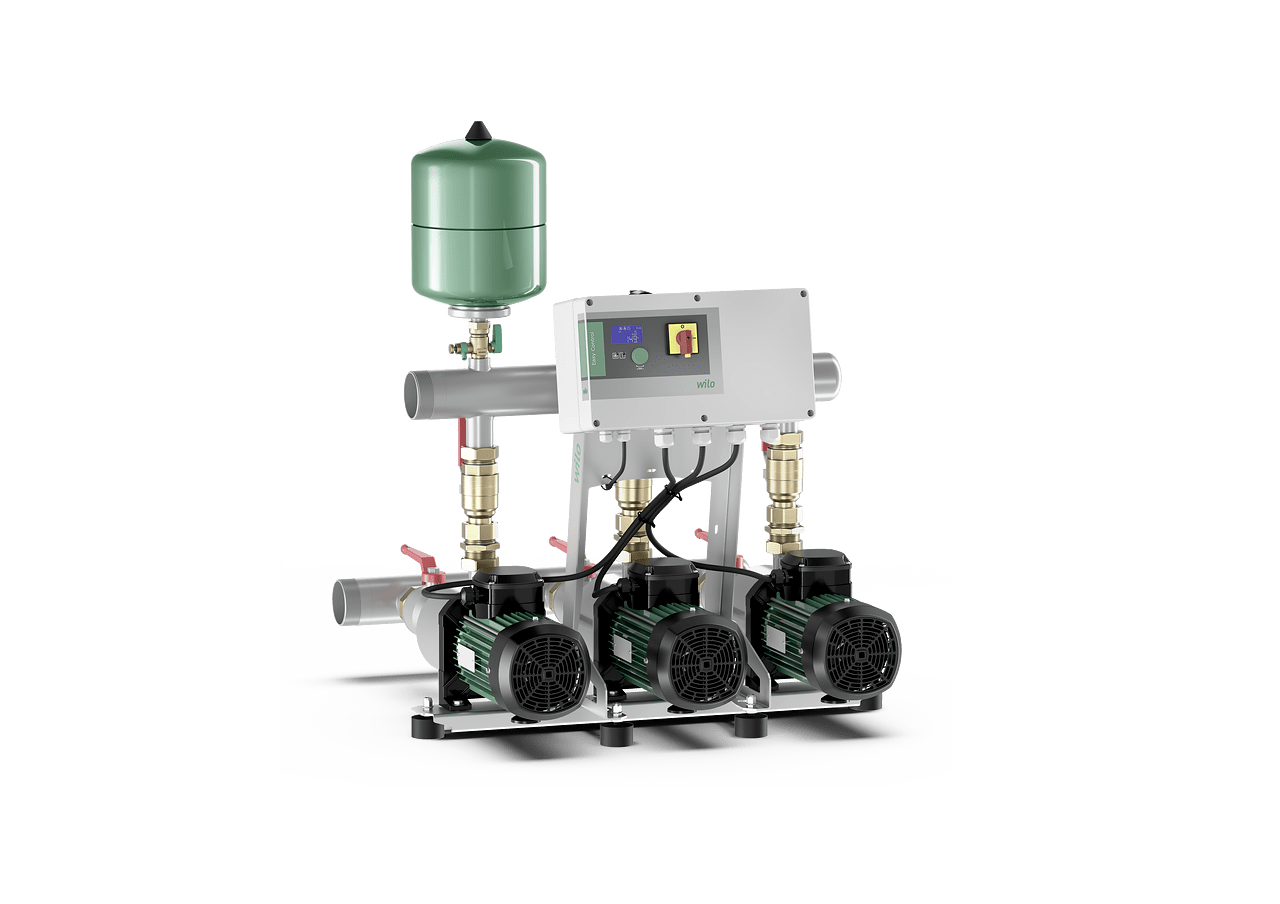

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих, параллельно подключенных, горизонтальных высоконапорных центробежных насосов из нержавеющей стали. Готовность к подключению с монтажом на опорной раме, с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой, технологической, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/преимущества продукции
Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравликой из нержавеющей стали
Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
Допуск для питьевой воды (ACS и перечень UBA) для насосов с компонентами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
Оснащение/ функции
2 или 3 насоса CH1-L на установку
Компоненты, контактирующие с перекачиваемой жидкостью, коррозионностойкие
Гальванически оцинкованная фундаментная рама с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
Запорный вентиль на стороне всасывания и напорной стороне каждого насоса
Обратный клапан с напорной стороны
Датчик давления со стороны отводящего трубопровода
Опционально — манометр, на стороне всасывания
Манометр со стороны отводящего трубопровода
Мембранный напорный бак (8 л/PN 10)
Опционально — защита от сухого хода
Регулятор EC с пластиковым корпусом IP54, состоит из внутреннего сетевого блока, микропроцессора, модулей аналоговых и цифровых вводов и выводов
Эксплуатация/индикация
Полностью электронный Easy Controller с внутренним сетевым блоком, микропроцессором, аналоговыми и цифровыми вводами и выводами для управления и связи одинарных насосов с регулируемой частотой вращения электродвигателя
Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
Настройка заданного значения, рабочие параметры и квитирование сообщений о неисправности посредством технологии зеленой кнопки
ЖК-дисплей (с подсветкой) для индикации эксплуатационных параметров, параметров регулятора, эксплуатационного состояния насоса, фактического давления, сообщений об ошибках и протокола процесса
Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/превышение давления)
Фиксируемый главный выключатель
Символьное меню
Блокировка настроек параметров
Эксплуатация выбирается с резервным насосом или без него
Счетчик часов работы для каждого насоса
Счетчик часов работы для всей установки
Счетчик включений/выключений сети для каждой установки
Протокол неисправностей для последних 9 событий
Принадлежности
Принадлежности можно заказывать дополнительно. Установка возможна на заводе-изготовителе или позднее, после выяснения технических вопросов.
Опциональный комплект WMS для защиты от сухого хода
Гибкие соединительные трубопроводы или компенсаторы
Описание серии
Описание/конструкция
Фундаментная рама: гальванически оцинкованная с регулируемыми по высоте вибропоглощающими опорами для полной изоляции корпусного шума; другие исполнения — по запросу
Система трубопроводов: вся система трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в инженерном обеспечении сооружений; размеры системы трубопроводов должны быть рассчитаны в соответствии с общей гидравлической мощностью установки повышения давления
Насосы: 1 – 2 или 3 параллельно подключенных насоса серии CH1-L 2.., 4.., 6, 10..; 16..; все компоненты этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301/1.4404
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен запорным клапаном или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном
Мембранный напорный бак 8 л/PN 10 с мембраной из бутилкаучука на стороне конечного давления, полностью безопасен в соответствии с требованиями к обеспечению безопасности пищевой продукции; для испытаний и осмотров оснащен запорным шаровым краном, а также дренажом и проточной арматурой согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для активации центрального регулятора EC
Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера EC
Контроллер: в серийном исполнении установка оснащается регулятором EC
Преимущества серии
Ваши преимущества
Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравлической частью из нержавеющей стали
Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
Разрешение к применению в питьевом водоснабжении (ACS и KTW) для насосов с элементами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

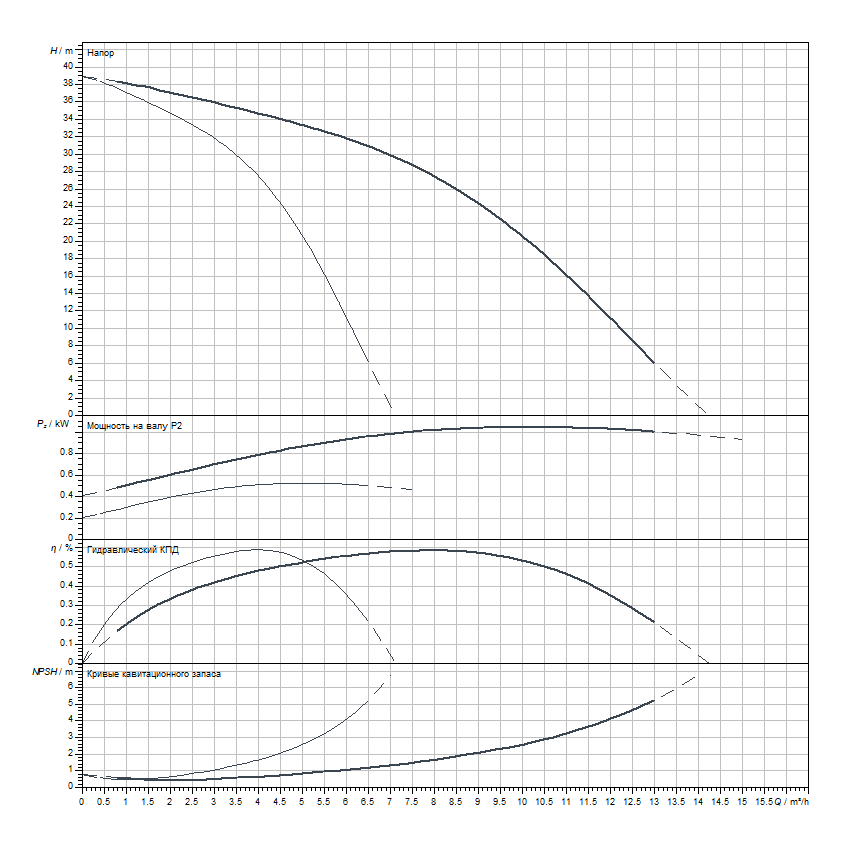

Гидравлические характеристики
Давление на входе
6 бар
Макс. рабочее давление p
10 бар
Патрубок на напорн. стороне DNd DNd
R 1¼
Патрубок на всас. стороне DNs DNs
R 1¼
Температура окружающей среды мин. Tmin
5 °C
Макс. температура окружающей среды Tmax
40 °C
Максимальное рабочее давление PN
10 бар
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Номинальный ток IN
1.5 А
Класс защиты
IP55
КПД электродвигателя ηm 50 % ηM 50%
66.1 Процент
КПД электродвигателя ηm 75 % ηM 75%
71.4 Процент
КПД электродвигателя ηm 100 % ηM 100%
74.1 Процент
Класс защиты электродвигателя
IP55
Класс защиты прибора управления
IP54
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
BQ1E3GG
Материал уплотнения
EPDM
Материал системы трубопроводов
Нержавеющая сталь
Уплотнение вала
BQ1E3GG
Данные об изделии
Изделие
Wilo
Обозначение изделия
ISAR MODH1-2CH1-L-404/EC
Номер EAN
4048482970608
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2020-11-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1100 мм
Высота с упаковкой
1060 мм
Ширина с упаковкой
1050 мм
Масса брутто прибл. m
71 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
5 °C
