Центробежный насос Wilo ISAR MODH1-3CH1-L-202/EC

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 12 м3

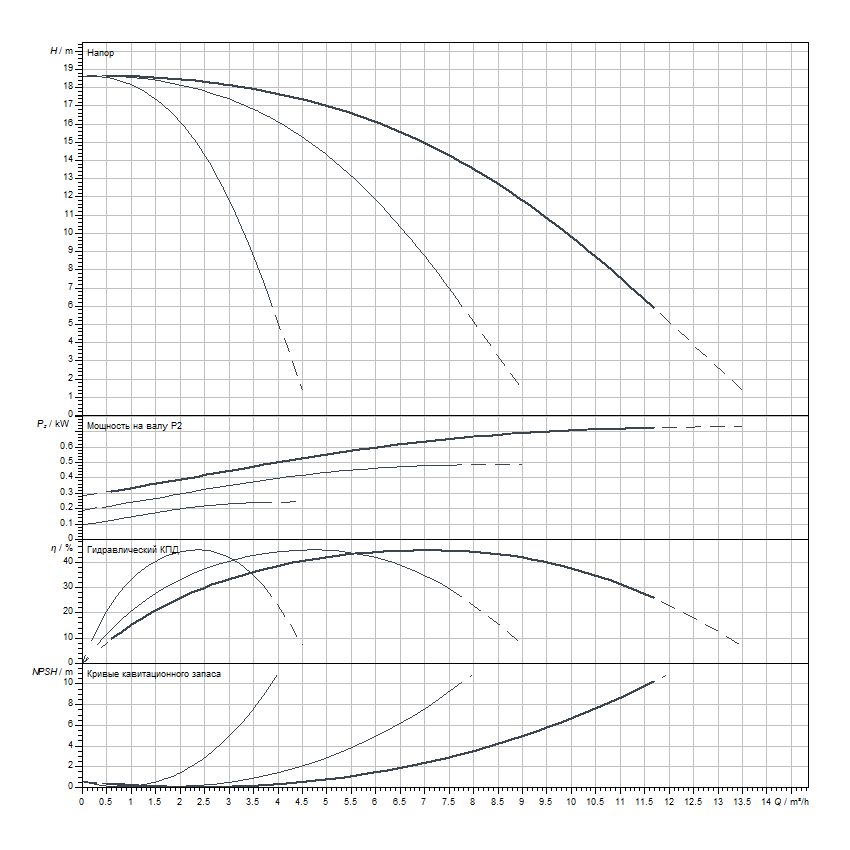

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
18.6796 - 6.19 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.37  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+60 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
3
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
62 кг
Длина
768 мм
Ширина
566 мм
Высота
851 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2551935
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

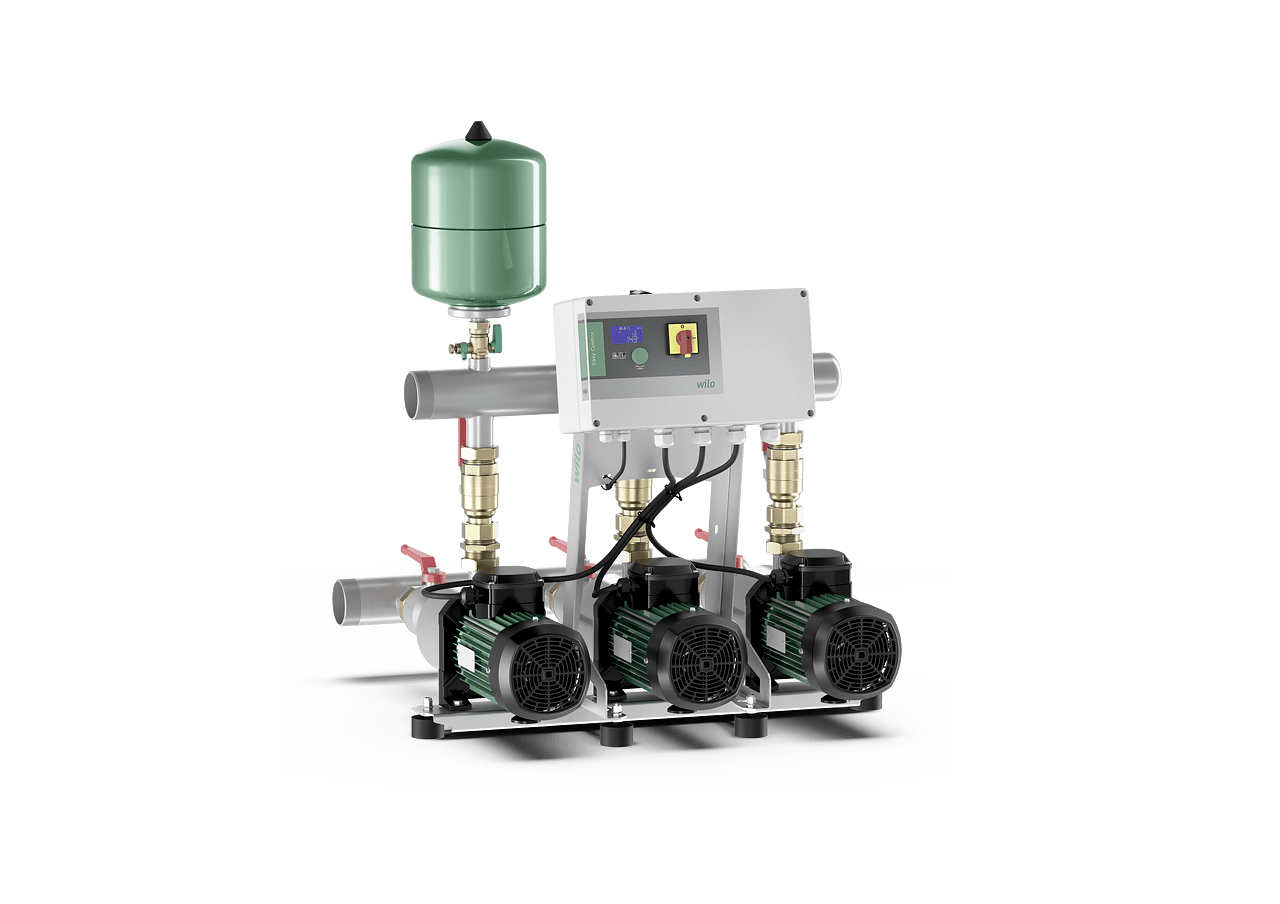

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих, параллельно подключенных, горизонтальных высоконапорных центробежных насосов из нержавеющей стали. Готовность к подключению с монтажом на опорной раме, с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой, технологической, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

Особенности/преимущества продукции

  • Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравликой из нержавеющей стали
  • Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
  • Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
  • Допуск для питьевой воды (ACS и перечень UBA) для насосов с компонентами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью

Оснащение/ функции

  • 2 или 3 насоса CH1-L на установку
  • Компоненты, контактирующие с перекачиваемой жидкостью, коррозионностойкие
  • Гальванически оцинкованная фундаментная рама с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
  • Запорный вентиль на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Опционально — манометр, на стороне всасывания
  • Манометр со стороны отводящего трубопровода
  • Мембранный напорный бак (8 л/PN 10)
  • Опционально — защита от сухого хода
  • Регулятор EC с пластиковым корпусом IP54, состоит из внутреннего сетевого блока, микропроцессора, модулей аналоговых и цифровых вводов и выводов

Эксплуатация/индикация

  • Полностью электронный Easy Controller с внутренним сетевым блоком, микропроцессором, аналоговыми и цифровыми вводами и выводами для управления и связи одинарных насосов с регулируемой частотой вращения электродвигателя
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
  • Настройка заданного значения, рабочие параметры и квитирование сообщений о неисправности посредством технологии зеленой кнопки
  • ЖК-дисплей (с подсветкой) для индикации эксплуатационных параметров, параметров регулятора, эксплуатационного состояния насоса, фактического давления, сообщений об ошибках и протокола процесса
  • Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/превышение давления)
  • Фиксируемый главный выключатель
  • Символьное меню
  • Блокировка настроек параметров
  • Эксплуатация выбирается с резервным насосом или без него
  • Счетчик часов работы для каждого насоса
  • Счетчик часов работы для всей установки
  • Счетчик включений/выключений сети для каждой установки
  • Протокол неисправностей для последних 9 событий

Принадлежности

Принадлежности можно заказывать дополнительно. Установка возможна на заводе-изготовителе или позднее, после выяснения технических вопросов.

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
Описание серии

Описание/конструкция

  • Фундаментная рама: гальванически оцинкованная с регулируемыми по высоте вибропоглощающими опорами для полной изоляции корпусного шума; другие исполнения — по запросу
  • Система трубопроводов: вся система трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в инженерном обеспечении сооружений; размеры системы трубопроводов должны быть рассчитаны в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: 1 – 2 или 3 параллельно подключенных насоса серии CH1-L 2.., 4.., 6, 10..; 16..; все компоненты этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301/1.4404
  • Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен запорным клапаном или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном
  • Мембранный напорный бак 8 л/PN 10 с мембраной из бутилкаучука на стороне конечного давления, полностью безопасен в соответствии с требованиями к обеспечению безопасности пищевой продукции; для испытаний и осмотров оснащен запорным шаровым краном, а также дренажом и проточной арматурой согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для активации центрального регулятора EC
  • Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера EC
  • Контроллер: в серийном исполнении установка оснащается регулятором EC
Преимущества серии

Ваши преимущества

  • Высокая надежность эксплуатации благодаря установке с одним, двумя или тремя горизонтальными многоступенчатыми насосами CH1-L и гидравлической частью из нержавеющей стали
  • Простая установка и обслуживание благодаря специальным, гибко регулируемым подсоединениям к системе накопительных трубопроводов
  • Простой ввод в эксплуатацию и эксплуатация с помощью Easy Controller
  • Разрешение к применению в питьевом водоснабжении (ACS и KTW) для насосов с элементами конструкции из нержавеющей стали, контактирующими с перекачиваемой жидкостью
