Центробежный насос Wilo SiBoost Smart 2 Helix VE 3602-5.5

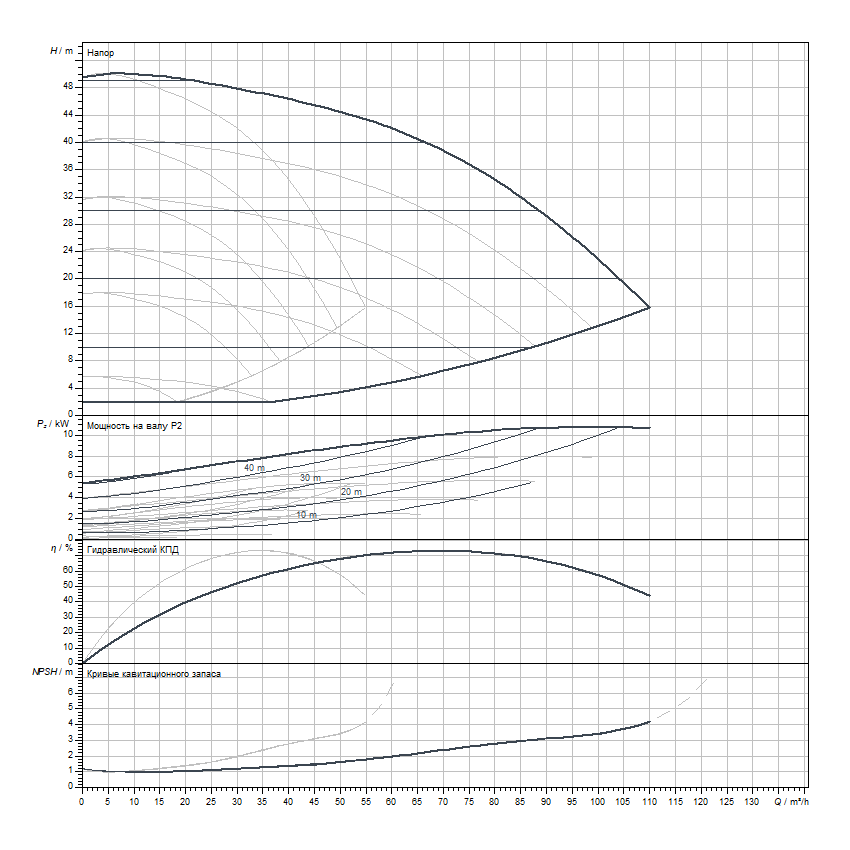

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на фундаментной раме с системой трубопроводов из нержавеющей стали, включая устройство управления с необходимым оснащением для измерения и регулировки.

Для полностью автоматического водоснабжения и повышение давления в жилых, коммерческих и административных зданиях, отелях, больницах, торговых комплексах, а также на промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает материалы и не содержит абразивных и длинноволокнистых включений.

Особенности/Преимущества продукта

• Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
• Допуск WRAS/KTW/ACS для насосов, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Высокоэффективная гидравлическая часть насоса серии Helix VE со стандартными электродвигателями (коэффициент полезного действия с технологией IE4, стандарт IEC) с интегрированными частотными преобразователями с воздушным охлаждением
• Оптимальная регулировка нагрузки насоса благодаря переменному способу регулирования давления (pv) и параллельной регулировке синхронной скорости вращения для дополнительной экономии электроэнергии
• Энергосбережение за счет очень широкого диапазона регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц)
• Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
• Независимые от направления вращения торцевые уплотнения в насосах для упрощения технического обслуживания
• Гибкий дизайн соединительного элемента в форме фонаря обеспечивает прямой доступ к скользящему торцевому уплотнению
• Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
• Гидравлика всей установки с улучшенными показателями по потере давления.
• Детали, контактирующие с водой, не подвержены коррозии
• Прибор управления/регулирования Comfort SCe, максимальное качество регулирования с символьным ЖК-дисплеем, удобная навигация с наглядным меню и технологией зеленой кнопки для настройки параметров, для управления электронными насосами с ЧП
• Готовность к интеграции в автоматизированную систему управления зданием с прибором управления SCe через серийный протокол Modbus RTU
• Заводская проверка и предварительная установка оптимального рабочего диапазона (вкл. свидетельство о проверке на основании EN 10204–3.1)

Оснащение/функция

• Высоконапорные центробежные насосы из нержавеющей стали серий от Helix VE 2 до Helix VE 52
• Фундаментная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума

С напорной стороны:

• Запорная арматура на каждом насосе
• Обратный клапан на каждом насосе
• Расширительный мембранный бак 8 л, PN 16
• Датчик давления 4…20 мА
• Манометр

На стороне всасывания:

• Запорная арматура на каждом насосе
• Датчик давления 4…20 мА
• Манометр
• Автоматическая система управления насосом посредством полностью электронного

Контроллер Smart (SCe) в корпусе из листовой стали, класс защиты IP54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, аналоговых и цифровых вводов и выводов, для управления электронными насосами с ЧП.

Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.

Управление/дисплей

• Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории
• Управление через меню с символами и номерами меню
• Светодиоды для индикации состояния установки (эксплуатация/неисправность)
• Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пуска
• Настройка рабочих параметров и квитирование сообщений о неисправности посредством технологии зеленой кнопки
• Фиксируемый главный выключатель
• Эксплуатация на выбор с резервным насосом/без резервного насоса специалистами технического отдела
• Счетчик рабочих часов для каждого насоса и всей системы
• Счетчик коммутационных операций для каждого насоса и всей системы
• Регистратор неисправностей для последних 16 неисправностей

Регулирование

• Полностью автоматическое управление 1 – 4 частотно-регулируемыми насосами путем сравнения заданных и фактических значений
• Переключение заданного значения: Активируемое второе заданное значение для каждого контакта
• Внешнее дистанционное регулирование заданного значения посредством сигнала 4…20 мА
• Автоматическое, зависимое от нагрузки подключение от 1 до n насосов пиковой нагрузки в зависимости от регулируемых величин давления: постоянное (p-c) или переменное (p-v)
• Возможность выбора 2 наборов параметров, меню Easy (заданное значение и способ регулирования) или меню Expert (эксплуатационные параметры и параметры регулирования)
• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
• Автоматическая настраиваемая смена работы насосов
  • Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
  • Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
• Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса Pump Kick)
  • Возможность активации/деактивации
  • Возможность свободного выбора периода времени между двумя тестовыми режимами насоса
• Возможность свободного программирования времени блокировки
• Возможность произвольной настройки частоты вращения

Контроль

• Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
• Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
• Защита сетевых кабелей питания насоса линейным автоматом защиты
• Автоматическое переключение рабочего насоса на резервный насос при неисправности
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
• Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
• Автоматический останов насосов в случае неисправности или эксплуатация на заранее определенной частоте вращения в аварийном режиме

Интерфейсы

• Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM)
• Возможность переключения логики между SBM и SSM
• Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения
• Внешнее включение/выключение посредством контакта для деактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Сигнализация автономного режима и сообщение о неисправности, сигнализация отсутствия воды
• Преобразователь сигнала для 0/2 – 10 В, 0/4 – 20 мА

Рекомендуемые принадлежности (заказываются отдельно)

• Гибкие соединительные трубопроводы или компенсаторы
• Мембранный напорный бак
• Резьбовые крышки для установок с резьбовым накопительным трубопроводом

Шинные системы (опционально)

• LON-Bus, Modbus TCP, BACnet MSTP, BACnet IP

Применяемые стандарты

• Технические правила для установок питьевой воды DIN 1988 (EN 806)
• Расширительный мембранный бак/закрытая расширительная емкость с мембраной DIN 4807
• EN 50178 — оснащение сильноточных установок электронными эксплуатационными материалами
• Электрическое оснащение машин EN 60204-1
• EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
• Комбинации низковольтных приборов управления EN 60439-1/61439-1
• Электромагнитная совместимость — создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях (EN 61000-6-3)
