Центробежный насос Wilo SiBoost Smart FC 2 Helix V 614

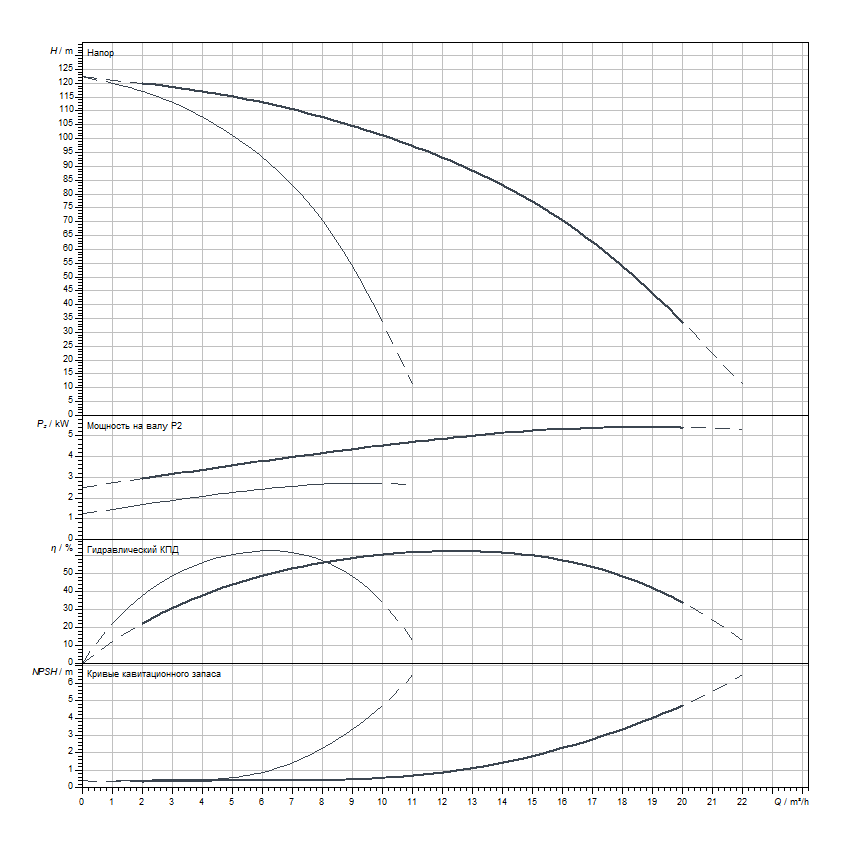

Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 20 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
122.067 - 35.1078 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
3  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+70 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
2
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
209 кг
Длина
950 мм
Ширина
706 мм
Высота
1405 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2787564
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

Прочная установка, соответствующая всем требованиям DIN 1988 (EN 806)

Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)

Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC.

Простая конструкция фонаря обеспечивает прямой доступ к скользящему торцовому уплотнению

Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)

Гидравлическая часть всей установки с улучшенными показателями по потере давления

Детали, контактирующие с водой, не подвержены коррозии

Удобный в эксплуатации прибор управления/регулирования SC-FC, с ЖК-дисплеем, удобная навигация с наглядным меню и технологией «красная кнопка» для настройки параметров, поставляется со встроенным частотным преобразователем для бесступенчатой регулировки главного насоса

Готовность к интеграции в автоматизированную систему управления зданием с прибором управления SCe через серийный протокол Modbus RTU

Заводская проверка и предварительная настройка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

Высоконапорные центробежные насосы из нержавеющей стали серии Helix V

Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума

Запорная арматура на стороне всасывания и напорной стороне каждого насоса

Обратный клапан на напорной стороне каждого насоса

Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона

Датчик давления (4 – 20 мА), напорная сторона

Манометр, напорная сторона

Комплект защиты от сухого хода, всасывающая сторона

Автоматическая система управления насосом посредством полностью электронного контроллера Smart (SC-FC) в корпусе из листовой стали, класс защиты IP 54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, ЧП, аналоговых и цифровых входов и выходов.

Для облегчения технического обслуживания рекомендуется обеспечить рабочую зону 1 м вокруг установки.

Управление/индикация

Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных истории событий

Управление через меню с символами и номерами меню

Светодиоды для индикации состояния установки (эксплуатация/неисправность)

Заводские предварительные установки параметров для упрощения ввода в эксплуатацию

Настройка эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»

Запираемый на ключ главный выключатель

Режим с/без резервного насоса: по выбору через технический отдел

Счетчик рабочих часов для каждого насоса и всей установки

Счетчик коммутационных операций для каждого насоса и всей установки

Регистратор неисправностей для последних 16 событий

Регулирование

Полностью автоматические управление 1 – 4 нерегулируемыми насосами посредством сравнения заданных и фактических значений

Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса

Переключение на второе заданное значение. Активируемое заданное значение для каждого контакта

Внешнее дистанционное изменение заданного значения посредством сигнала 4 – 20 мА

Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c

Контактор для подсоединения насосов , в исполнении SD комплектуется тепловыми расцепителями и таймером для комбинации «звезда/треугольник»

Возможность выбора 2 наборов параметров, простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования)

Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)

Автоматическая настраиваемая смена работы насосов

Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов

Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов

Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)

Возможность активации/дезактивации

Возможность свободного выбора периода времени между двумя тестовыми режимами

Возможность свободного программирования времени блокировки

Возможность произвольной настройки частоты вращения

Контроль

Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика

Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин

Предохранение электродвигателей насосов в исполнении DOL: защитный выключатель электродвигателя, в исполнении SD: плавкий предохранитель в сочетании с тепловыми расцепителями

Автоматическое переключение рабочего насоса на резервный насос при неисправности

Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов

Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)

Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)

Защита от сухого хода посредством контакта

Интерфейсы

Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM

Возможность переключения логики между SBM и SSM

Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения. Заданное значение

Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)

Реле коммутационное для PTC защиты электродвигателя

Раздельная сигнализация рабочего состояния/неисправности и сигнализация прекращения подачи воды

Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА

Устройство плавного пуска для насосов пиковой нагрузки

Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

Гибкие соединительные трубопроводы или компенсаторы

Приемный резервуар в качестве разделителя систем

Мембранный напорный резервуар

Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

BACnet, шина LON-Bus

Применимые стандарты

Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)

Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807

EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами

Электрическое оснащение машин EN 60204-1

EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения

Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1

ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2

ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 9,0 кВт, для этого используется EN 61000-6-4 – создаваемые помехи в промышленных зонах)

Описание серии

Описание/конструкция

  • Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: от 2 до 4 параллельно включенных насосов серий от Helix V 4 до Helix V 52; все контактирующие с перекачиваемой жидкостью детали выполнены из нержавеющей стали для серий от Helix VE 4 до Helix VE 16 или из нержавеющей стали/серого чугуна с катафорезным покрытием для серий Helix от VE 22 до Helix VE 52; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для деталей, контактирующих с перекачиваемой жидкостью
  • Арматура: все насосы с напорной и всасывающей стороны оснащены шаровой запорной арматурой со знаком контроля DVGW, а с напорной стороны — обратным клапаном с допуском DVGW/KTW
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
  • Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Smart SC
  • Индикация давления: с помощью манометра (ø 63 мм), расположенного со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера Smart SC
  • Прибор управления/регулятор: в серийном исполнении установка оснащается контроллером Smart SC. Исполнения с FC поставляются дополнительно с частотным преобразователем.
Преимущества серии

Ваши преимущества

  • Прочная система, соответствующая DIN 1988 (EN 806)
  • 2 - 4 параллельно подключенных, вертикальных высоконапорных центробежных насосов серии Helix V из нержавеющей стали
  • Высокоэффективная гидравлика насоса
  • Вся система оптимизирована по потере давления
  • Прибор управления/регулирования SC, с возможностью передачи данных для контроля состояния установки, ЖК-дисплеем, удобной навигацией и настройкой с помощью поворотной кнопки, с частотным преобразователем (или без него) для бесступенчатого регулирования главного насоса
